Электрический штабелеукладчик CDDK10 / CDDK12 / CDDK15

Эта модель представляет собой готовое решение для работы, все необходимые
элементы включены в стандартную комплектацию
Преимущества:
  1. Двигатель переменного тока исключает замену угольной щетки.
  2. Многофункциональный дисплей с BDI и счетчиком моточасов.
  3. Аккумулятор сбоку прост в обслуживании.
  4. Амортизирующая подушка для бесшумной работы.
  5. Аварийное реверсивное устройство оснащено ручкой для обеспечения безопасности.
  6. Функция автоматического замедления делает работу более безопасной.
  7. Встроенный предохранительный клапан предохраняет тележки от перегрузок, повышает надежность.
  8. С тормозом в вертикальном и горизонтальном положении рукоятки, повышающим безопасность погрузчика.
  9. Аварийный выключатель питания.
  10. Переключатель низкой скорости в форме черепахи.
  11. Бесступенчатое регулирование скорости.

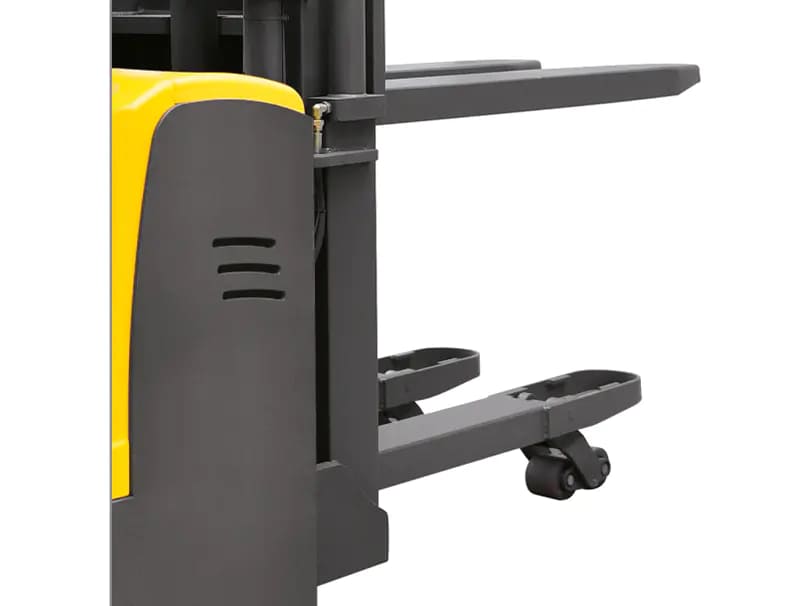

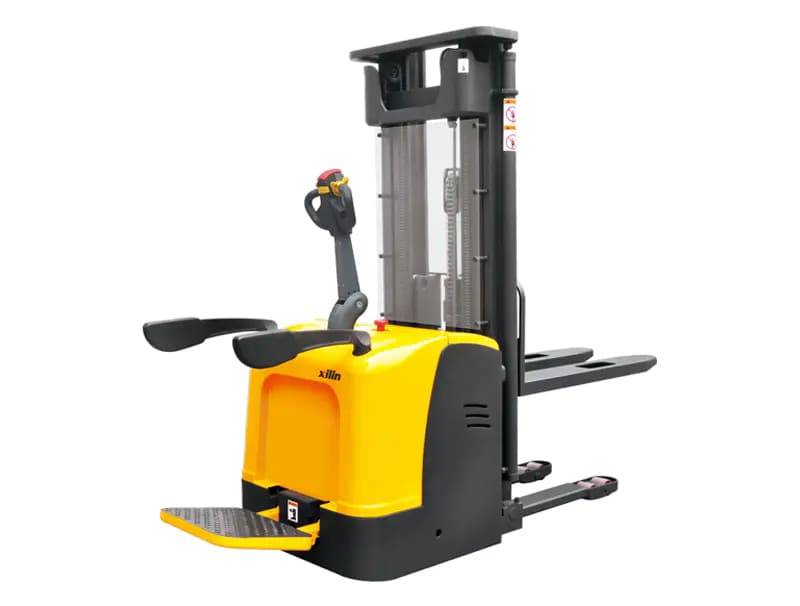

Электрический штабелеукладчик CDDK10 / CDDK12 / CDDK15
Электрический штабелеукладчик CDDK10 / CDDK12 / CDDK15
Электрический штабелеукладчик CDDK10 / CDDK12 / CDDK15

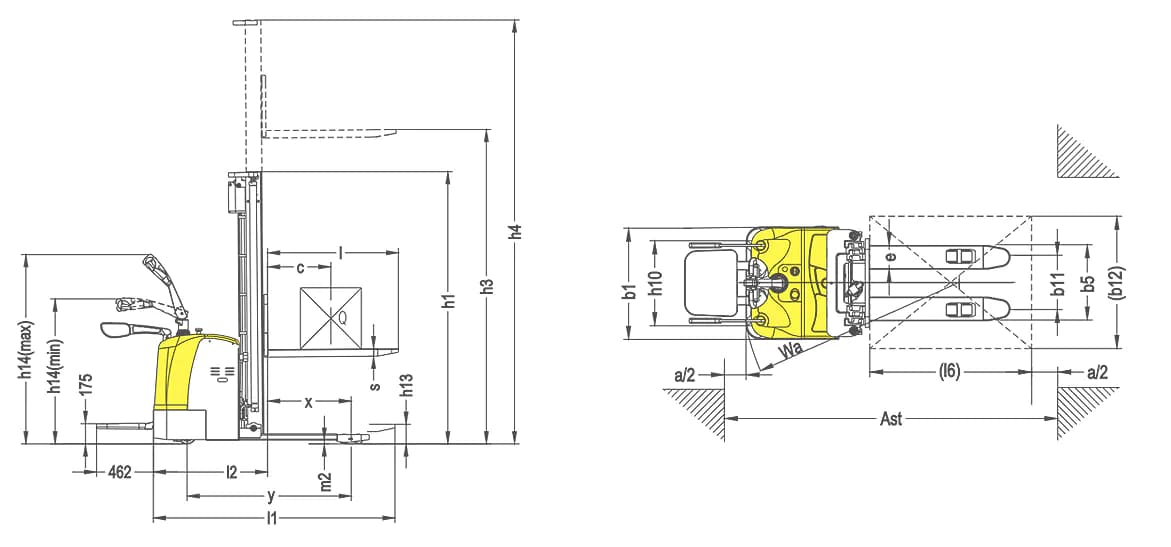

Технические характеристики
Грузоподъемность (кг) 1500
Высота подъема (м) 5,6
Привод Электрический
Модель
CDDK15-I
CDDK15-II
Грузоподъемность / номинальная нагрузка
Q (кг)
1500
1500
Расстояние до центра нагрузки
c (мм)
600
600
Расстояние под нагрузкой, от центра ведущего моста до вилки
x (мм)
672
672
Высота вил в опущенном состоянии
h13 (мм)
85
85
Размер передних шин
мм
φ250x70
φ250x70
Размер задней шины
мм
φ80x84
φ80x84
Дополнительные колеса (габариты)
мм
φ150x60
φ150x60
Колеса, номер передних задних (x = ведущие колеса)
1x 2/4
1x 2/4
Высота с опущенной мачтой
h1 (мм)
1735/1985/2135/2235/2050/2210/2410
Свободный подъем (опция 2500 ~ 3500 мм)
h2 (мм)
1300/1550/1700/1800/1570/1740/1940
Максимум. Высота подъема
h2 (мм)
2500/3000/3300/3500/4500/5000/5600
Высота с выдвинутой мачтой
h4 (мм)
2955/3455/3755/3955/5030/5510/6110
Высота румпеля в положении привода мин. / Макс.
h14 (мм)
1150/1450
1150/1450
Полная длина
l1 (мм)
2020/2100
2020/2100
Длина до торца вил
l2 (мм)
950
950
Общая ширина
b1 (мм)
850
850
Размеры вилки
s / e / l (мм)
60/180/1070 (1150)
60/180/1070 (1150)
ширина вилки габаритная
b5 (мм)
570/695
570/695
Ширина прохода для поддонов 800х1200 по длине
Ast (мм)
2515
2515
Радиус поворота
wa (мм)
1655
1655
Скорость движения с грузом / без груза
Км / ч
7 / 7.1
7 / 7.1
Скорость подъема с грузом / без груза
РС
0-0,16 / 0-0,24
0,11 / 0,16
Скорость опускания с грузом / без груза
РС
0-0,39 / 0-0,26
0,14 / 0,19
Напряжение АКБ, номинальная емкость К5
В / Ач
24/300
24/240
24/300 (опция)
Вес батареи
кг
260
220
260
Размеры батареи лв / ч
мм
625x248x545
675x248x500
675x248x545 (опция)
Служебный вес (с аккумулятором)
кг
1330/1340/1350/1370/1530/1560/1595
1240/1270/1285/1490/1520/1560/15801
Модель CDDK10-III CDDK12-III CDDK15-III
Грузоподъемность / номинальная нагрузка Q (кг) 1000 1200 1500
Расстояние до центра нагрузки c (мм) 500 500 600
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 600 600 697
Высота вил в опущенном состоянии h13 (мм) 90 90 90
Размер передних шин мм φ250x70 φ250x70 φ250x70
Размер задней шины мм φ80x70 φ80x70 φ80x70
Дополнительные колеса (габариты) мм φ150x60 φ150x60 φ150x60
колеса, номер передних задних (x = ведущие колеса) 1x 2/4 1x 2/4 1x 2/4
Высота с опущенной мачтой h1 (мм) 2087/1837/2087/2237 2087/1837/2087/2237 2087/1837/2087/2237
Максимум. Высота подъема h3 (мм) 1600/2500/3000/3300 1600/2500/3000/3300 1600/2500/3000/3300
Высота с выдвинутой мачтой h4 (мм) 2087/3087/3587/3887 2087/3087/3587/3887 2087/3087/3587/3887
Высота румпеля в положении привода мин. / Макс. h14 (мм) 1150/1450 1150/1450 1150/1450
Полная длина l1 (мм) 1955 1955 2025
Длина до торца вил l2 (мм) 840 840 920
Общая ширина b1 (мм) 850 850 850
Размеры вилки s / e / l (мм) 60/170/1070 (1150) 60/170/1070 (1150) 60/170/1070 (1150)
Ширина вилки габаритная b5 (мм) 570/695 570/695 570/695
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 2440 2440 2520
Радиус поворота wa (мм) 1575 1575 1655
Скорость движения с грузом / без груза Км / ч 7 / 7.1 7 / 7.1 7 / 7.1
Скорость подъема с грузом / без груза РС 0,11 / 0,17 0,10 / 0,16 0,09 / 0,16
Скорость опускания с грузом / без груза РС 0,15 / 0,16 0,15 / 0,16 0,15 / 0,16
Напряжение АКБ, номинальная емкость К5 В / Ач 24/120 24/120 24/200
Вес батареи кг 90 90 160
Размеры аккумулятора д / ш / в мм 753x178x240 753x178x240 800x254x320
Служебный вес (с аккумулятором) кг 700/750/780/800 800/850/870/890 840/920/930/945
* Вес указан для аккумулятора на 240 Ач.
* Опция: с EPS размер ведущего колеса 250x80 мм.
Литий-ионный литиевый аккумулятор 225 Ач (зарядное устройство 24 В / 100 А)
1 кг = 2,205 фунта 1 дюйм = 25,40 мм
ОПТИМАЛЬНОЕ КОНСТРУКЦИОННОЕ ПРОЕКТИРОВАНИЕ:

● Низкий центр масс обеспечивает стабильную работу.
● Вертикальное ведущее колесо обеспечивает удобство обслуживания и небольшой радиус поворота.
● Водонепроницаемая и пыленепроницаемая конструкция двигателя обеспечивает более прочное и надежное торможение и двигатель.
● Мачта и рама съемные и заменяемые.
● Полный свободный подъем, подходит для дома с низкой крышей. (Грузовик с высотой подъема 3M может войти в дверь 2M)

ОБСЛУЖИВАНИЕ:

● Настройка защиты от низкого напряжения продлевает срок службы батареи.
● Концентрированная конструкция электронных компонентов упрощает схему и упрощает сборку, отладку и обслуживание. Электрический штабелеукладчик CDDK10 / CDDK12 / CDDK15
