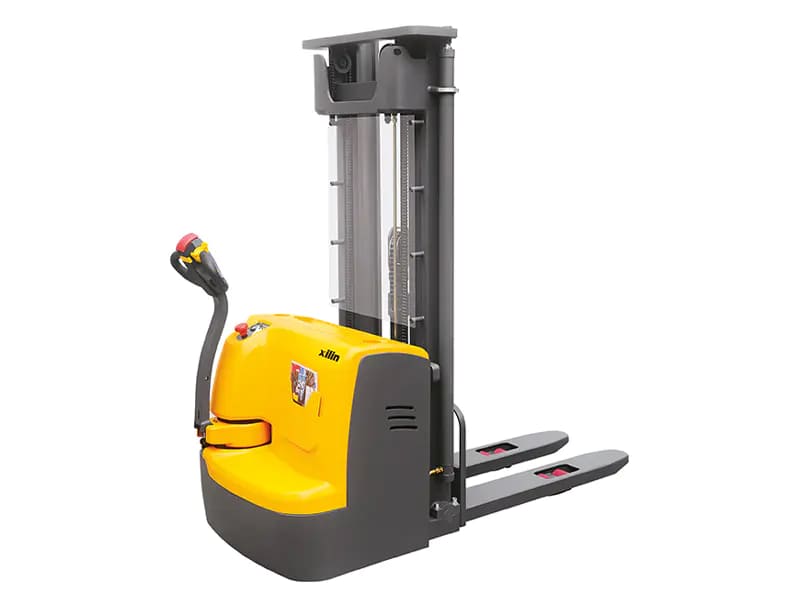

Электрический штабелеукладчик CDDR10 / CDDR12 / CDDR15

Эта модель представляет собой готовое решение для работы, все необходимые
элементы включены в стандартную комплектацию
Преимущества:
  1. Усовершенствованная система управления переменного тока. Интеллектуальная система рекуперативного торможения.
  2. Многофункциональный дисплей с BDI, счетчиком моточасов и т. д.
  3. Устройство аварийного реверсирования.
  4. Система автоматического замедления использует рекуперативное торможение.
  5. Встроенный предохранительный клапан защищает грузовики от перегрузок.
  6. Отключение аварийного питания.
  7. Бесступенчатая регулировка скорости.
  8. С концевым выключателем подъема для отключения двигателя насоса при макс. высота подъема.

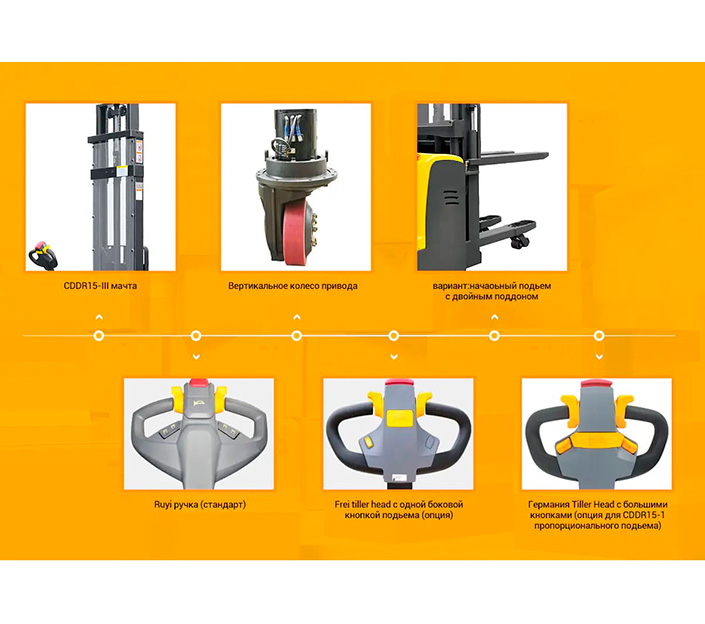

  9. Вертикальный приводной двигатель имеет небольшой радиус поворота. Конструкция мотора водо- и пыленепроницаемая.
Электрический штабелеукладчик CDDR10 / CDDR12 / CDDR15
Электрический штабелеукладчик CDDR10 / CDDR12 / CDDR15
Электрический штабелеукладчик CDDR10 / CDDR12 / CDDR15
Электрический штабелеукладчик CDDR10 / CDDR12 / CDDR15
Электрический штабелеукладчик CDDR10 / CDDR12 / CDDR15
Электрический штабелеукладчик CDDR10 / CDDR12 / CDDR15

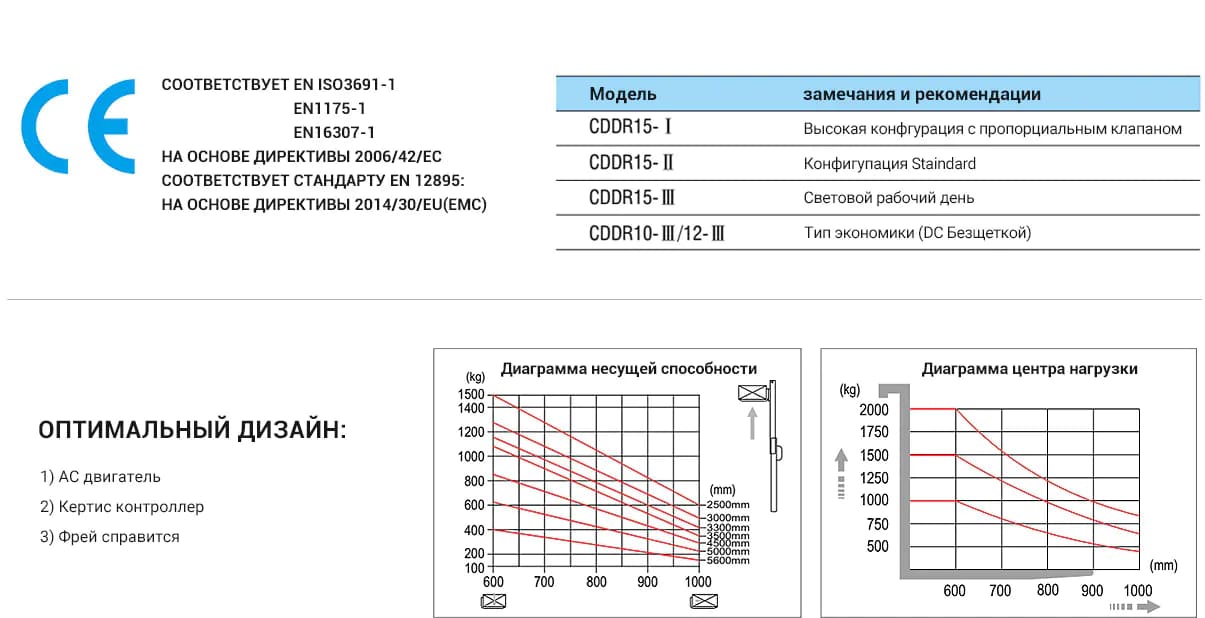

Технические характеристики
Грузоподъемность (кг) 1000/1200/1500
Высота подъема (м) 5,6
Привод Электрический
Модель CDDR15-I CDDR15-II
Грузоподъемность Q (кг) 1500 1500
Расстояние до центра нагрузки c (мм) 600 600
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 697 697
Высота вил в опущенном состоянии h13 (мм) 90 90
Размер передних шин мм φ250x70 φ250x70
Размер задней шины мм φ80x84 φ80x84
Дополнительные колеса (габариты) мм φ150x60 φ150x60
Колеса, номер передних задних (x = ведущие колеса) 1x 1/4 1x 1/4
Высота с опущенной мачтой h1 (мм) 1735/1985/2135/2235/2050/2210/2410
Свободный подъем (опция 2500 ~ 3500 мм) h2 (мм) 1300/1550/1700/1800/1570/1740/1940
Максимум. освещенная высота h3 (мм) 2500/3000/3300/3500/4500/5000/5600
Высота, мачта выдвинута h4 (мм) 2955/3455/3755/3955/5030/5510/6110
Высота румпеля в положении привода мин. / Макс. h14 (мм) 670/1300 670/1300
Полная длина l1 (мм) 1950 1950
Длина до торца вил l2 (мм) 878 878
Общая ширина b1 (мм) 820 820
Размеры вилки s / e / l (мм) 60/180/1070 (1150) 60/180/1070 (1150)
Ширина вилки габаритная b5 (мм) 570/695 570/695
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 2420 2420
Радиус поворота wa (мм) 1575 1575
Скорость движения с грузом / без груза Км / ч 5,8 / 6 5,8 / 6
Скорость подъема с грузом / без груза РС 0-0,16 / 0-0,24 0,11 / 0,16
Скорость опускания с грузом / без груза РС 0-0,39 / 0-0,26 0,14 / 0,19
Напряжение АКБ, номинальная емкость К5 (Дуплексная мачта) В / Ач 24/300 24/240
Вес батареи кг 260 220
Размеры аккумулятора д / ш / в мм 675x248x545 625x248x500
Служебный вес (с аккумулятором) кг
1190/1240/1250 /
1340/1420/1450/1580
1140/1190/1200 /
1290/1370/1400/1530
Модель CDDR10-III CDDR12-III CDDR15-III CDDR15-III
Грузоподъемность Q (кг) 1000 1200 1500 1500
Расстояние до центра нагрузки c (мм) 500 500 600 600
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 697 697 697 667
Высота вил в опущенном состоянии h13 (мм) 90 90 90 90
Размер передних шин мм φ250x70 φ250x70 φ250x70 φ250x70
Размер задней шины мм φ80 × 70 φ80 × 70 φ80 × 70 φ80 × 70
Дополнительные колеса (габариты) мм φ150x60 φ150x60 φ150x60 φ150x60
Колеса, номер передних задних (x = ведущие колеса) 1x 1/4 1x 1/4 1x 1/4 1x 1/4
Высота с опущенной мачтой h1 (мм) 2087/1837/2087/2237
2087/1837/2087/2237
2054/2214/2414
Свободный подъем (опция 2500 ~ 3500 мм) h2 (мм) ~ ~
1570/1740/1940
Максимум. освещенная высота h3 (мм) 1600/2500/3000/3300
1600/2500/3000/3300
4500/5000/5600
Высота, мачта выдвинута h4 (мм) 2087/3087/3587/3887
2087/3087/3587/3887
5030/5510/6110
Высота румпеля в положении привода мин. / Макс. h14 (мм) 670/1300 670/1300 670/1300 670/1300
Полная длина l1 (мм) 1965 1965 2045 1975/1300
Длина до торца вил l2 (мм) 792 792 878 905
Общая ширина b1 (мм) 820 820 820 820
Размеры вилки s / e / l (мм) 60/170/1070 (1150) 60/170/1070 (1150) 60/170/1070 (1150) 60/180/1070 (1150)
Ширина вилки габаритная b5 (мм) 570/695 570/695 570/695 570/695
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 2370 2370 2450 2450
Радиус поворота wa (мм) 1525 1525 1605 1575
Скорость движения с грузом / без груза Км / ч 5,3 / 5,6 5,3 / 5,6 5,8 / 6 5,8 / 6
Скорость подъема с грузом / без груза РС 0,11 / 0,17 0,10 / 0,16 0,09 / 0,16 0,09 / 0,16
Скорость опускания с грузом / без груза РС 0,15 / 0,16 0,15 / 0,16 0,15 / 0,16 0,15 / 0,16
Напряжение АКБ, номинальная емкость К5 (Дуплексная мачта) В / Ач 24/120 24/120 24/200 24/200
Вес батареи кг 90 90 160 160
Размеры аккумулятора д / ш / в мм 753x178x240 753x178x240 800x254x320 800x254x320
Служебный вес (с аккумулятором) кг 730/750/770/795 750/770/790/815 760/810/835/860 1185/1205/1225
1 кг = 2,205 фунта 1 дюйм = 25,40 мм
* Опция: литий-ионный литиевый аккумулятор 225 Ач (зарядное устройство 24 В / 100 А)

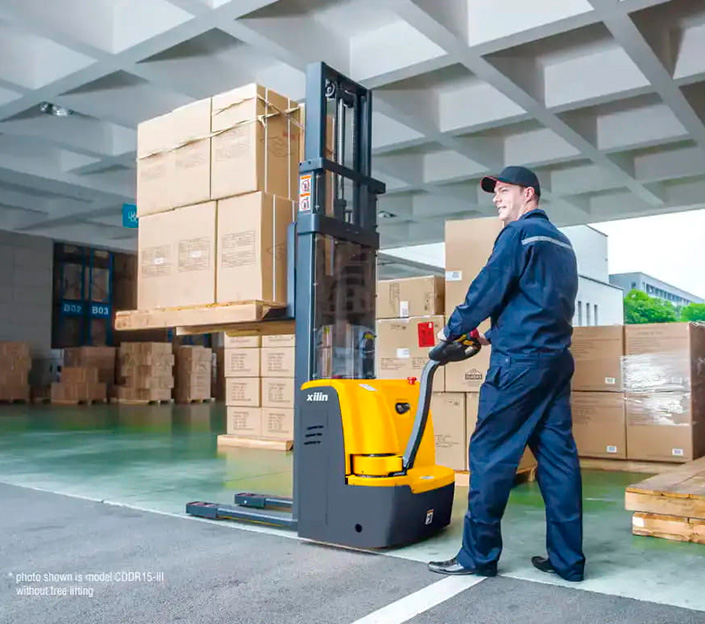

Электрический штабелеукладчик портативного типа представляет собой экономичное решение для приложений, связанных со средним подъемом и транспортировкой поддонов на короткие расстояния.

ОБСЛУЖИВАНИЕ:

● Технология CANbus снижает сложность проводки и повышает надежность.
● Усовершенствованная система управления переменного тока с бесщеточным двигателем.
● Система автоматического замедления использует рекуперативное торможение.
● Боковой аккумулятор с системой выкатывания очень удобен для замены.

ОПТИМАЛЬНОЕ КОНСТРУКЦИОННОЕ ПРОЕКТИРОВАНИЕ:

● Низкий центр масс обеспечивает стабильную работу.
● Вертикальное ведущее колесо обеспечивает удобство обслуживания и небольшой радиус поворота. Водонепроницаемая и пыленепроницаемая конструкция двигателя делает торможение и двигатель более прочными и надежными.
● Мачта и рама съемные и заменяемые.
● Полный свободный подъем, подходит для дома с низкой крышей. (Грузовик с высотой подъема 3M может войти в дверь 2M) Электрический штабелеукладчик CDDR10 / CDDR12 / CDDR15
