| Модель |
|
CTD10B -III （Вилка габаритная） |
CTD15B -III （Вилка габаритная） |
| Грузоподъемность |
Q (кг) |
1000 |
1500 |

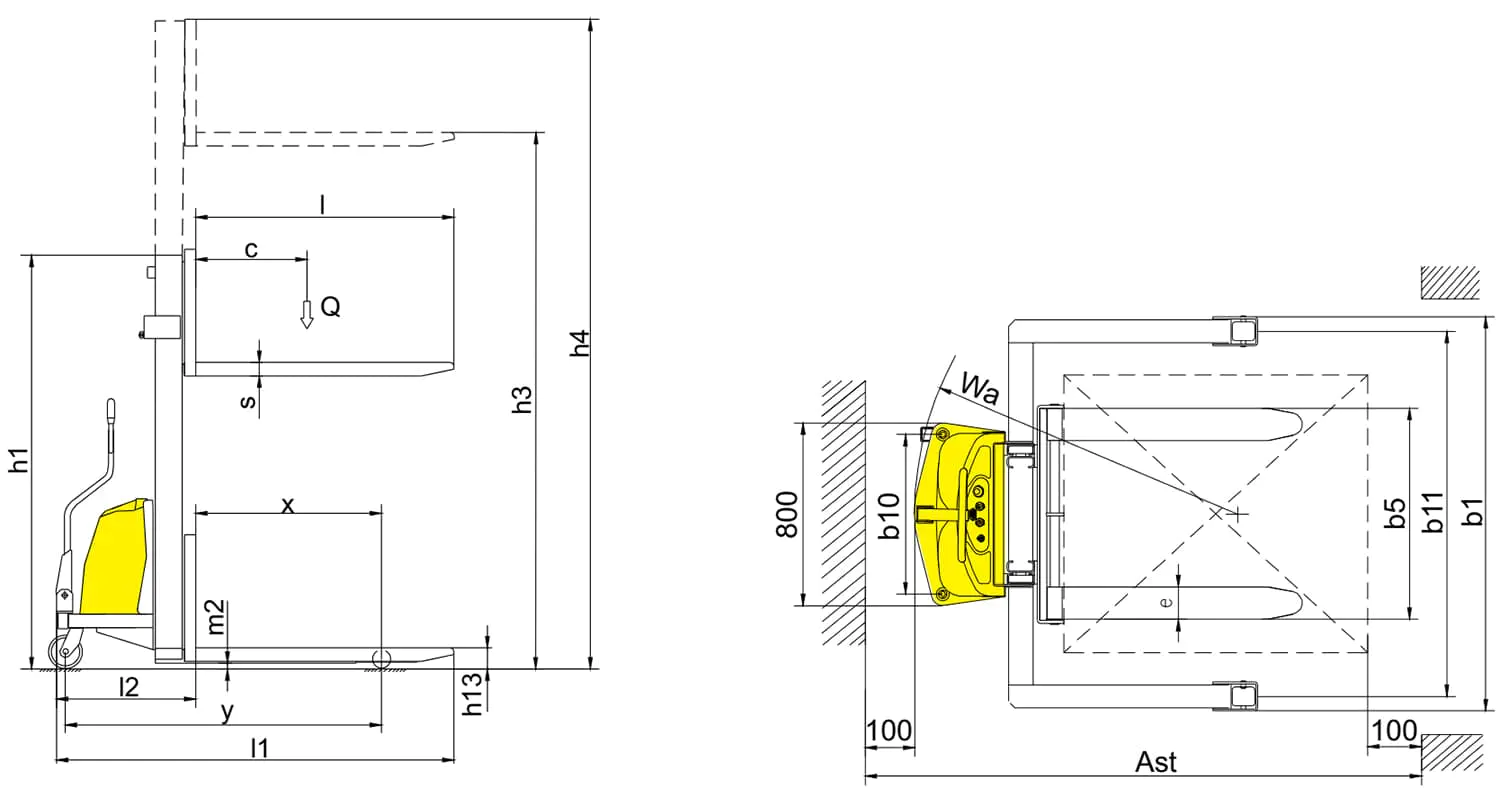

| Расстояние до центра нагрузки |
c (мм) |
500 |
500 |
| Расстояние под нагрузкой, от центра ведущей оси до вилки |
x (мм) |
770 |
770 |
| Размер передних шин |
мм |
φ180x50 |
φ180x50 |
| Размер задней шины |
мм |
φ98x82 |
φ98x82 |
| колеса, номер передних задних (x = ведущие колеса) |
|
2/2 |
2/2 |
| Высота вил в опущенном состоянии |
h13 (мм) |
90 |
90 |
| Высота с опущенной мачтой |
h1 (мм) |
2145/1895/2145/2395 |
2145/1895/2145/2395 |
| Максимум. высота подъема |
h3 (мм) |
1600/2500/3000/3500 |
1600/2500/3000/3500 |
| Высота с выдвинутой мачтой |
h4 (мм) |
2145/3100/3600/4100 |
2145/3100/3600/4100 |
| Полная длина |
l1 (мм) |
1735 |
1835 |
| Длина до торца вил |
l2 (мм) |
665 |
765 |
| Общая ширина |
b1 (мм) |
1132-1532 |
1132-1532 |
| Размеры вилки |
s / e / l (мм) |
60/142/1070 |
60/142/1070 |
| Ширина вилки габаритная |
b5 (мм) |
295-930 |
295-930 |
| Ширина прохода для поддонов 800х1200 по длине |
Ast (мм) |
2267 |
2347 |
| Радиус поворота |
wa (мм) |
1425 |
1505 |
| Скорость подъема с грузом / без груза |
РС |
0,07 / 0,10 |
0,07 / 0,10 (0,06 / 0,10) |
| Скорость опускания с грузом / без груза |
РС |
0,15 / 0,12 |
0,12 / 0,15 (0,15 / 0,12) |
| Рабочий тормоз |
|
механический |
механический |
| Напряжение АКБ, номинальная емкость К5 |
В / Ач |
12/120 |
24/120 (12/120) |
| Вес батареи |
кг |
45 |
90 |
| Размеры аккумулятора д / ш / в |
мм |
360x170x250 |
360x170x250 |
| Служебный вес (с аккумулятором) |
кг |
405/460/495/545 |
455/525/530/600 |
| Модель |
|
CTD10B -III (Кованые вилки) |
CTD15B -III (Кованые вилки) |
| Грузоподъемность |
Q (кг) |
1000 |
1500 |
| Расстояние до центра нагрузки |
c (мм) |
500 |
500 |
| Расстояние под нагрузкой, от центра ведущей оси до вилки |
x (мм) |
770 |
770 |
| Размер передних шин |
мм |
φ180x50 |
φ180x50 |
| Размер задней шины |
мм |
φ98x82 |
φ98x82 |
| колеса, номер передних задних (x = ведущие колеса) |
|
2/2 |
2/2 |
| Высота вил в опущенном состоянии |
h13 (мм) |
80 |
80 |
| Высота с опущенной мачтой |
h1 (мм) |
2145/1895/2145/2395 |
2145/1895/2145/2395 |
| Максимум. высота подъема |
h3 (мм) |
1600/2500/3000/3500 |
1600/2500/3000/3500 |
| Высота с выдвинутой мачтой |
h4 (мм) |
2145/3100/3600/4100 |
2145/3100/3600/4100 |
| Полная длина |
l1 (мм) |
1735 |
1835 |
| Длина до торца вил |
l2 (мм) |
665 |
765 |
| Общая ширина |
b1 (мм) |
1132-1532 |
1132-1532 |
| Размеры вилки |
s / e / l (мм) |
35/100/1070 |
35/100/1070 |
| Ширина вилки габаритная |
b5 (мм) |
200-800 |
200-800 |
| Ширина прохода для поддонов 800х1200 по длине |
Ast (мм) |
2362 |
2442 |
| Радиус поворота |
wa (мм) |
1520 |
1600 |
| Скорость подъема с грузом / без груза |
РС |
0,07 / 0,10 |
0,07 / 0,10 (0,06 / 0,10) |
| Скорость опускания с грузом / без груза |
РС |
0,15 / 0,12 |
0,12 / 0,15 (0,15 / 0,12) |
| Рабочий тормоз |
|
механический |
механический |
| Напряжение АКБ, номинальная емкость К5 |
В / Ач |
12/120 |
24/120 (12/120) |
| Вес батареи |
кг |
45 |
90 |
| Размеры аккумулятора д / ш / в |
мм |
360x170x265 |
360x170x265 |
| Служебный вес (с аккумулятором) |
кг |
420/475/490/510 |
470/536/550/580 |
| 1 кг = 2,205 фунта 1 дюйм = 25,40 мм |
