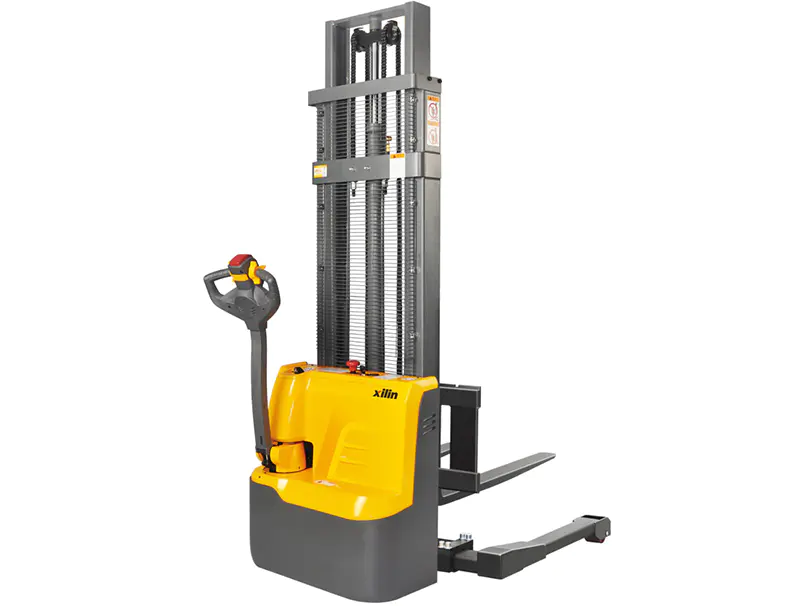

Портальный штабелеукладчик с электроприводом CTD10R-E / CTD12R-E / CTD15R-E

Эта модель представляет собой готовое решение для работы, все необходимые
элементы включены в стандартную комплектацию

Видео презентация

Преимущества:

Задняя крышка представляет собой интегрированную конструкцию, простую в сборке и обслуживании.
Для обслуживания используйте бесплатную гелевую батарею.
Встроенное зарядное устройство, обеспечивающее легкий доступ к источнику питания.
Конструкция с низкой гравитацией, 4-точечная конструкция, улучшают устойчивость грузовиков.
Привод имеет небольшой радиус поворота, двигатель и тормоз очень легко заменить.
Компактный дизайн и небольшие размеры обеспечивают отличный обзор.
Радиус поворота и ширина прохода очень малы, как и у ручного штабелеукладчика.

Портальный штабелеукладчик с электроприводом CTD10R-E / CTD12R-E / CTD15R-E

Технические характеристики

Грузоподъемность (кг)	1000/1200/1500
Высота подъема (м)	3
Привод	Электрический

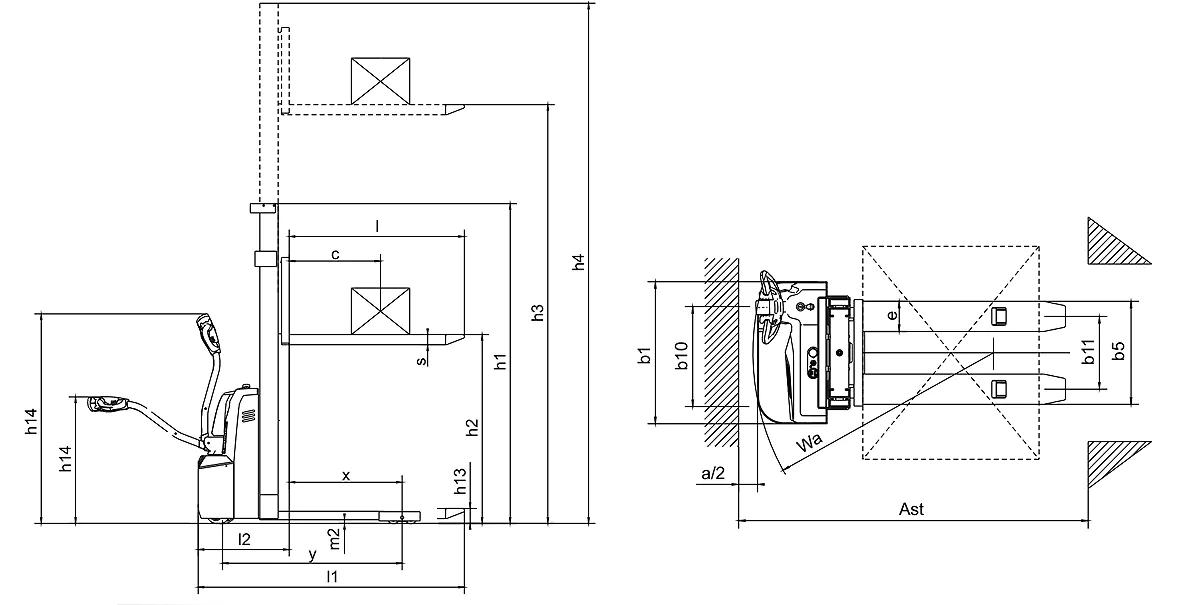

Модель		CTD10R-E	CTD12R-E	CTD15R-E
Грузоподъемность	Q (кг)	1000	1200	1500
Расстояние до центра нагрузки	c (мм)	600	600	600
Расстояние под нагрузкой, от центра ведущего моста до вилки	x (мм)	770	770	770
Высота, пониженная	h13 (мм)	80	80	80
Размер передних шин		φ195 × 70	φ195 × 70	φ195 × 70
Размер задней шины		φ98 × 82	φ98 × 82	φ98 × 82
Дополнительные колеса (габариты)		φ150 × 60	φ150 × 60	φ150 × 60
Колеса, номер передних задних (x = ведущие колеса)		1x 1/4	1x 1/4	1x 1/4
Высота с опущенной мачтой	h1 (мм)	2145/1895/2145	2145/1895/2145	2140/1890/2140
Максимум. высота подъема	h3 (мм)	1600/2500/3000	1600/2500/3000	1600/2500/3000
Высота с выдвинутой мачтой	h4 (мм)	2145/3100/3600	2145/3100/3600	2145/3100/3600
Высота румпеля в положении привода мин. / Макс.	h14 (мм)	670/1300	670/1300	670/1300
Полная длина	l1 (мм)	1500	1500	1500
Длина до торца вил	l2 (мм)	660	660	660
Общая ширина	b1 (мм)	1132-1532	1132-1532	1132-1532
Размеры вилки	s / e / l (мм)	35/100/1070 (1150)	35/100/1070 (1150)	35/100/1070 (1150)
Ширина вилки габаритная	b5 (мм)	200-800	200-800	200-800
Дорожный просвет, центр колесной базы	м2 (мм)	35	35	35
Ширина прохода для поддонов 1000х1200 в поперечнике	Ast (мм)	2280	2280	2280
Ширина прохода для поддонов 800х1200 по длине	Ast (мм)	2280	2280	2280
Радиус поворота	Wa (мм)	1490	1490	1490
Скорость движения с грузом / без груза	Км / ч	4,5 / 5	4,5 / 5	4,5 / 5
Скорость подъема с грузом / без груза	РС	0,09 / 0,14	0,09 / 0,14	0,08 / 0,11
Скорость опускания с грузом / без груза	РС	0,12 / 0,10	0,12 / 0,10	0,12 / 0,10
Напряжение АКБ, номинальная емкость К20	В / Ач	24/105 (125)	24/105 (125)	24/125
Вес батареи	кг	52 (70)	52 (70)	70
Размеры аккумулятора д / ш / в	мм	260 (330) x168 (171) x217	260 (330) x168 (171) x217	330x171x217
Служебный вес (с аккумулятором)	кг	490/555/575	490/555/575	580/645/665
1 кг = 2,205 фунта 1 дюйм = 25,40 мм

Сверхлегкий электрический переносной штабелеукладчик с малым радиусом поворота, который широко используется на небольших складах и в супермаркетах. Костюм для штабелирования на низком уровне и транспортировки на короткие расстояния.
