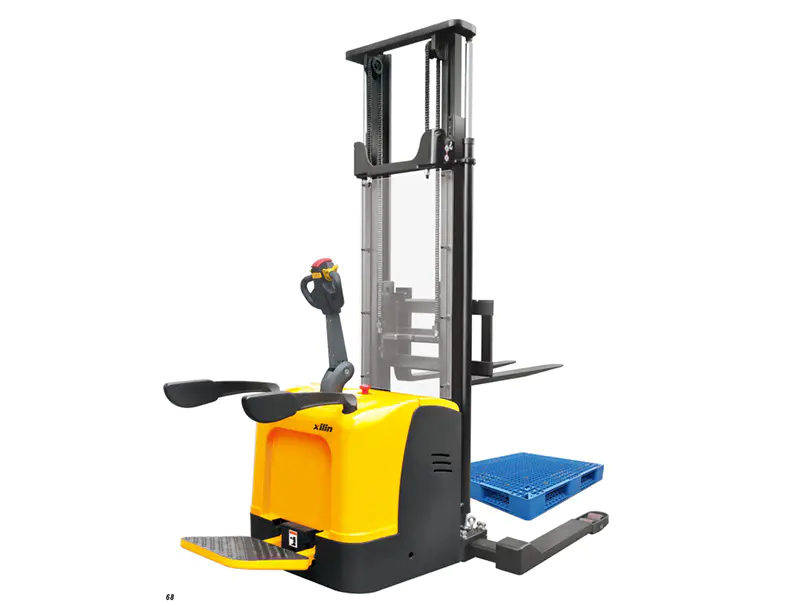

Портальный штабелеукладчик с электроприводом CTDK10 / CTDK12 / CTDK15

Эта модель представляет собой готовое решение для работы, все необходимые
элементы включены в стандартную комплектацию
Преимущества:
  1. Электродвигатель переменного тока исключает замену угольной щетки.
  2. Многофункциональный дисплей с BDI и счетчиком моточасов.
  3. Аккумулятор сбоку прост в обслуживании.
  4. Демпфирующая подушка для малошумной работы;
  5. Аварийное реверсивное устройство в рукоятке обеспечивает повышенную безопасность всей операции.
  6. Функция автоматического замедления делает работу более безопасной.
  7. Встроенный предохранительный клапан предохраняет тележки от перегрузок, повышает надежность.
  8. Торможение осуществляется при вертикальном и горизонтальном положении ручки, что увеличивает безопасность грузовика.
  9. Выключатель аварийного питания.
  10. Переключатель низкой скорости Turtle.
  11. Бесступенчатая регулировка скорости.
Портальный штабелеукладчик с электроприводом CTDK10 / CTDK12 / CTDK15

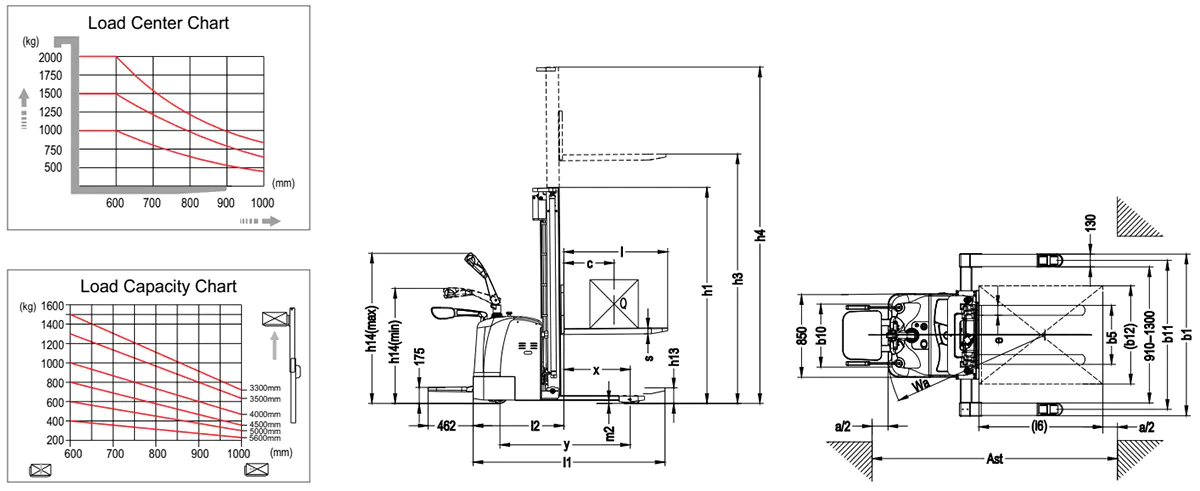

Технические характеристики
Грузоподъемность (кг) 1500
Высота подъема (м) 5,6
Привод Электрический
Модель
CTDK15-I
CTDK15-II
Грузоподъемность / номинальная нагрузка
Q (кг)
1500
1500
Расстояние до центра нагрузки
c (мм)
600
600
Расстояние под нагрузкой, от центра ведущего моста до вилки
x (мм)
677
677
Высота вил в опущенном состоянии
h13 (мм)
70
70
Размер передних шин
мм
φ250 × 70
φ250 × 70
Размер задней шины
мм
φ80 × 84
φ80 × 84
Дополнительные колеса (габариты)
мм
φ150 × 60
φ150 × 60
Колеса, номер передних задних (x = ведущие колеса)
1x 2/4
1x 2/4
Высота с опущенной мачтой
h1 (мм)
1805/2055/2205/2305/2120/2280/2480
1805/2055/2205/2305/2120/2280/2480
Свободный подъем (опция 2500 ~ 3500 мм)
h2 (мм)
1300/1550/1700/1800/1570/1740/1940
1300/1550/1700/1800/1570/1740/1940
Максимум. высота подъема
h3 (мм)
2500/3000/3300/3500/4500/5000/5600
2500/3000/3300/3500/4500/5000/5600
Высота с выдвинутой мачтой
h4 (мм)
3025/3525/3825/4025/5080/5560/6160
3025/3525/3825/4025/5080/5560/6160
Высота румпеля в положении привода мин. / Макс.
h14 (мм)
1150/1450
1150/1450
Полная длина
l1 (мм)
2020/2100
2020/2100
Длина до торца вил
l2 (мм)
962
962
Общая ширина
b1 (мм)
1170-1560
1170-1560
Размеры вилки
s / e / l (мм)
35/100/1070 (1150)
35/100/1070 (1150)
Ширина вилки габаритная
b5 (мм)
200-800
200-800
Ширина прохода для поддонов 800х1200 по длине
Ast (мм)
2545
2545
Радиус поворота
wa (мм)
1695
1695
Скорость движения с грузом / без груза
Км / ч
7 / 7.1
7 / 7.1
Скорость подъема с грузом / без груза
РС
0-0,16 / 0-0,24
0,11 / 0,16
Скорость опускания с грузом / без груза
РС
0-0,39 / 0-0,26
0,14 / 0,19
Напряжение АКБ, номинальная емкость К5
В / Ач
24/300
24/240 (24/300)
Вес батареи
кг
260
220 (260)
Размеры аккумулятора д / ш / в
мм
625x248x545
675x248x500 (545)
Служебный вес (с аккумулятором)
кг
1260/1285/1300/1310/1360/1380/1400
1200/1225/1240/1250/1300/1320/1340
Модель CTDK10-III CTDK12-III CTDK15-III
Грузоподъемность / номинальная нагрузка Q (кг) 1000 1200 1500
Расстояние до центра нагрузки c (мм) 600 600 600
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 795 795 795
Высота вил в опущенном состоянии h13 (мм) 70 70 70
Размер передних шин мм φ250 × 70 φ250 × 70 φ250 × 70
Размер задней шины мм φ98 × 82 φ98 × 82 φ98 × 82
Дополнительные колеса (габариты) мм φ150 × 60 φ150 × 60 φ150 × 60
Колеса, номер передних задних (x = ведущие колеса) 1x 2/4 1x 2/4 1x 2/4
Высота с опущенной мачтой h1 (мм) 2145/1895/2145/2295 2145/1895/2145/2295 2145/1895/2145/2295
Свободный подъем (опция 2500 ~ 3500 мм) h2 (мм) ~ ~ ~
Максимум. высота подъема h3 (мм) 1600/2500/3000/3300 1600/2500/3000/3300 1600/2500/3000/3300
Высота с выдвинутой мачтой h4 (мм) 2145/3145/3645/3995 2145/3145/3645/3995 2145/3145/3645/3995
Высота румпеля в положении привода мин. / Макс. h14 (мм) 1150/1450 1150/1450 1150/1450
Полная длина l1 (мм) 1975 1975 2055
Длина до торца вил l2 (мм) 890 890 970
Общая ширина b1 (мм) 1182-1582 1182-1582 1182-1582
Размеры вилки s / e / l (мм) 35/100/1070 (1150) 35/100/1070 (1150) 35/100/1070 (1150)
Ширина вилки габаритная b5 (мм) 200-800 200-800 200-800
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 2490 2490 2570
Радиус поворота wa (мм) 1625 1625 1705
Скорость движения с грузом / без груза Км / ч 7 / 7,1 (перем. Ток) 7 / 7,1 (перем. Ток) 7 / 7,1 (перем. Ток)
Скорость подъема с грузом / без груза РС 0,11 / 0,17 0,10 / 0,16 0,09 / 0,16
Скорость опускания с грузом / без груза РС 0,15 / 0,16 0,15 / 0,16 0,15 / 0,16
Напряжение АКБ, номинальная емкость К5 В / Ач 24/120 24/120 24/200
Вес батареи кг 90 90 160
Размеры аккумулятора д / ш / в мм 753x178x240 753x178x240 800x254x320
Служебный вес (с аккумулятором) кг 650/700/730/750 660/710/740/760 780/830/840/850
1 кг = 2,205 фунта 1 дюйм = 25,40 мм
* Опция: с EPS размер ведущего колеса 250x80 мм.
ОПТИМАЛЬНОЕ КОНСТРУКЦИОННОЕ ПРОЕКТИРОВАНИЕ:

● Низкий центр тяжести обеспечивает стабильную работу.
● Вертикальное ведущее колесо обеспечивает удобство обслуживания и небольшой радиус поворота. Водонепроницаемая и пыленепроницаемая конструкция двигателя делает торможение и двигатель более прочными и надежными.
● Мачта и рама съемные и заменяемые.

Модель Замечания
CTDK15-Ⅰ Высокая конфигурация с пропорциональным клапаном
CTDK15-Ⅱ Стандартная конфигурация
CTDK15-Ⅲ Легкий тип
CTDK10-Ⅲ / 12-Ⅲ Экономичный тип (бесщеточный DC)
