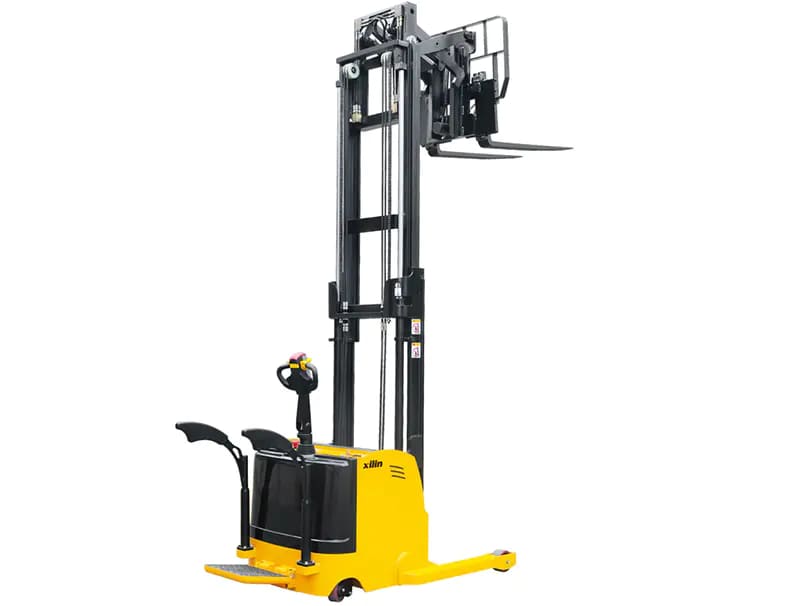

Тип райдера с управлением магнитным клапаном CQDH15A-II /CQDH20A-II

Эта модель представляет собой готовое решение для работы, все необходимые
элементы включены в стандартную комплектацию
Видео презентация
Преимущества:
  1. Усовершенствованный приводной двигатель переменного тока исключает замену угольной щетки с хорошей пусковой характеристикой с рампой.
  2. Используйте ручку Germany Frei для управления скоростью движения, скоростью подъема / опускания, боковым смещением, вылетом вил и наклоном.
  3. Цилиндр имеет предохранительный взрывозащищенный клапан, чтобы вилка не упала внезапно при поломке масляной трубки. обеспечить безопасность оператора.
  4. Автоматическое замедление скорости при подъеме на высоту 1,8 м.
  5. Мачта с микровыключателем ограничивает высоту подъема цилиндра, что позволяет избежать ударов мачты.
  6. Настройка защиты от низкого напряжения продлевает срок службы батареи. (в то время как батарея менее 20% может двигаться без подъема)
  7. Опция системы рулевого управления с усилителем EPS, делает рулевое управление более легким и надежным.
Тип райдера с управлением магнитным клапаном CQDH15A-II /CQDH20A-II
Тип райдера с управлением магнитным клапаном CQDH15A-II /CQDH20A-II

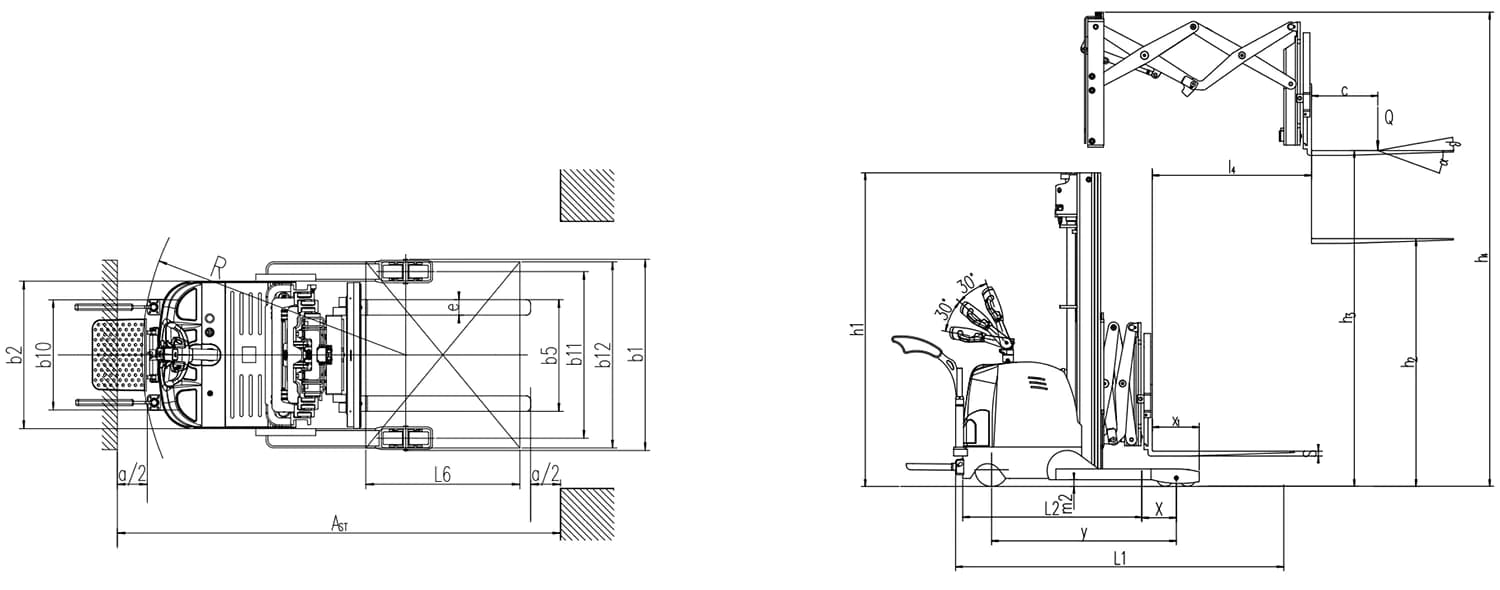

Технические характеристики
Грузоподъемность (кг) 1000/1500/2000
Высота подъема (м) 5,5
Привод Электрический
Модель CQDH15A-II (одинарные ножницы) CQDH20A-II (одинарные ножницы)
Грузоподъемность / номинальная нагрузка Q (кг) 1500 2000
Расстояние до центра нагрузки c (мм) 500 500
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 287 (двойная мачта) / 315 (тройная мачта) 265 (двойная мачта) / 262 (тройная мачта)
Размер передних шин мм φ250x80 150x62 φ250x80 150x62
Размер задней шины мм φ125x82X4 φ125x82X4
Колеса, номер передних задних (x = ведущие колеса) 1x 2/4 1x 2/4
Вилы, наклон вперед / назад ° 2/5 2/5
Высота с опущенной мачтой h1 (мм) 1869/2119/2369/2619/2179/2341/2499 1875/2125/2375/2625/2185/2345/2505
Свободный лифт h2 (мм) ~ / ~ / ~ / ~ / 1575/1700/1825 ~ / ~ / ~ / ~ / 1575/1700/1825
Максимум. высота подъема h3 (мм) 2500/3000/3500/4000/4500/5000/5500 2500/3000/3500/4000/4500/5000/5500
Высота с выдвинутой мачтой h4 (мм) 3381/3881/4381/4881/5381/5881/6381 3397/3897/4397/4897/5397/5881/6397
Полная длина l1 (мм) 2364/2364/2364/2364/2384/2384/2384 2550/2550/2550/2550/2574/2574/2574
Длина до торца вил l2 (мм) 1388 1 / 1427 2 1488 1 / 1504 2
Общая ширина b1 / b2 (мм) 1200-1300 / 950 1200-1300 / 950
Размеры вилки с / э / (мм) 35/100/1070 40/100/1070
Достичь расстояния l4 (мм) 500 500
Ширина прохода с поддоном 1000х1200 в поперечнике Ast (мм) 2834 1 / 2867 2 2928 1 / 2950 2
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 2904 1 / 2940 2 2996 1 / 3019 2
Радиус поворота wa (мм) 1692 1 / 1710 2 1779 1 / 1799 2
Скорость движения с грузом / без груза Км / ч 4,8 / 5 4,8 / 5
Скорость подъема с грузом / без груза РС 0,095 / 0,12 0.095 5 0.08 6 / 0,12
Скорость опускания с грузом / без груза РС 0,2 / 0,15 0,2 / 0,15
Напряжение АКБ, номинальная емкость k5 В / Ач 24/320 (460) 24/490 (525)
Вес батареи кг 285 (360) 380
Размеры батареи мм 812x270x575 774x332x580
Служебный вес (с аккумулятором) кг 2250/2300/2350/2350/2500/2550/2600 2450/2500/2550/2550/2700/2750/2800
Модель CQDH15A-II (Двойные ножницы) CQDH20A-II (Двойные ножницы)
Грузоподъемность / номинальная нагрузка Q (кг) 1000 1000
Расстояние до центра нагрузки c (мм) 500 500
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 150 182/178
Размер передних шин мм φ250x80 150x62x2 φ250x80 150x62x2
Размер задней шины мм φ125x82X4 φ125x82X4
Колеса, номер передних задних (x = ведущие колеса) 1x 2/4 1x 2/4
Вилы, наклон вперед / назад ° 2/5 2/5
Высота с опущенной мачтой h1 (мм) 2125/2375/2625/2185/2345/2505 2125/2375/2625/2185/2345/2505
Свободный лифт h2 (мм) ~ / ~ / ~ / 1575/1700/1825 ~ / ~ / ~ / 1575/1700/1825
Максимум. высота подъема h3 (мм) 3000/3500/4000/4500/5000/5500 3000/3500/4000/4500/5000/5500
Высота с выдвинутой мачтой h4 (мм) 4035/4535/5035/5535/6035/6535 4035/4535/5035/5535/6035/6535
Полная длина l1 (мм) 2635 3 / 2655 4 2535 3 / 2557 4
Длина до торца вил l2 (мм) 1565 3 / 1585 4 1393 3 / 1417 4
Общая ширина b1 / b2 (мм) 1232/950 1232/950
Размеры вилки с / э / (мм) 35/100/1070 40/100/1070
Достичь расстояния l4 (мм) 1200 1200
Ширина прохода с поддоном 1000х1200 в поперечнике Ast (мм) 2960 3 / 2983 4 2890 3 / 2916 4
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 3040 3 / 3063 4 2972 3 / 2996 4
Радиус поворота wa (мм) 1743 3 / 1763 4 1679 3 / 1699 4
Скорость движения с грузом / без груза Км / ч 4,8 / 5 4,8 / 5
Скорость подъема с грузом / без груза РС 0,095 / 0,12 0,1 / 0,17
Скорость опускания с грузом / без груза РС 0,2 / 0,15 0,2 / 0,13
Напряжение АКБ, номинальная емкость k5 В / Ач 24/320 24/490
Вес батареи кг 285 380
Размеры батареи мм 812x270x535 774x332x580
Служебный вес (с аккумулятором) кг 2330/2380/2380/2530/2580/2630 2530/2580/2580/2730/2780/2830
* Опция: литиевая батарея 225 Ач (зарядное устройство 24 В / 100 А)
1 кг = 2,205 фунта 1 дюйм = 25,40 мм
1. Для дуплексной мачты 2000-4000 мм
2. Для тройной мачты 4500-5500 мм.
3. Для дуплексной мачты 3000-4000 мм
4. Для тройной мачты 4500-5500 мм.
5. Скорость подъема с боковым смещением
6. Скорость подъема без бокового смещения
● Ричстакеры очень компактной конструкции, есть разные варианты с платформой или без платформы.
● Низкая гравитация, безопасность работы.
● Водонепроницаемая и пыленепроницаемая конструкция двигателя делает торможение и двигатель более прочными и надежными.
● Многофункциональный дисплей с BDI, счетчиком моточасов и кодом неисправности.
● Вертикальное ведущее колесо обеспечивает удобство обслуживания и небольшой радиус поворота.
● Мачта и рама съемные и заменяемые.

СЕРВИСНЫЕ ВОЗМОЖНОСТИ

● Платформа и защитный рычаг разобраны, простота обслуживания.
● Концентрированные электронные компоненты упрощают схему и упрощают сборку и доступ.
● Аккумулятор оснащен защитным устройством, грузовики автоматически отключают питание, когда аккумулятор заряжается.
