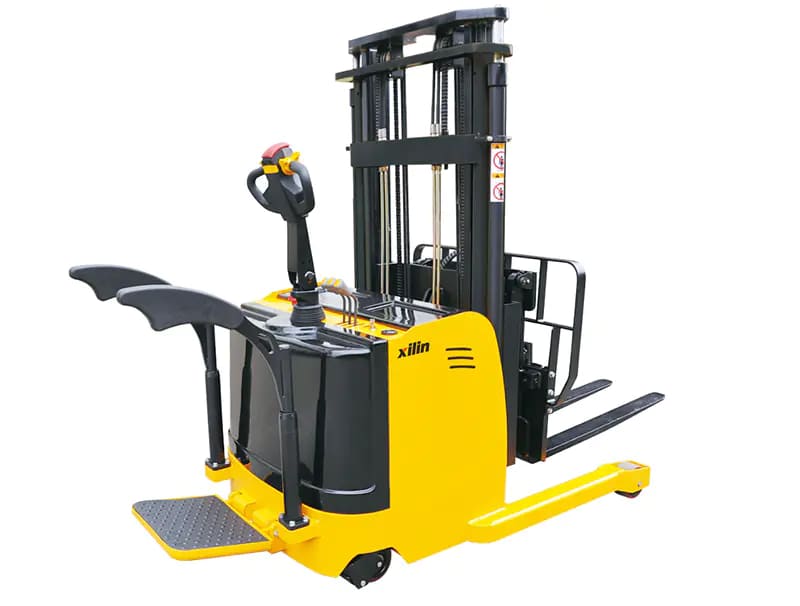

Тип управления с несколькими клапанами CQDH12A-I / CQDH15A-I

Эта модель представляет собой готовое решение для работы, все необходимые
элементы включены в стандартную комплектацию
Видео презентация
Преимущества:
  1. Компактная конструкция особенно подходит для использования на складах с очень узким проходом.
  2. Низкая гравитация, безопасность работы.
  3. С разборной платформой и защитным рычагом.
  4. Используйте мультиклапан гидравлического типа для управления подъемом / опусканием, вылетом вил и наклоном вил.
  5. Используйте ручку для управления грузовиком вперед и назад.
  6. Мачта и рама съемные и заменяемые.
  7. С малым радиусом поворота, с хорошими рабочими характеристиками.
  8. Многофункциональный дисплей с BDI и счетчиком моточасов.
  9. Расстояние вылета вилки одиночного ножничного типа составляет 500 мм. Вариант двойного вылета может достигать 1200 мм (вариант для CQDH15A)
Тип управления с несколькими клапанами CQDH12A-I / CQDH15A-I

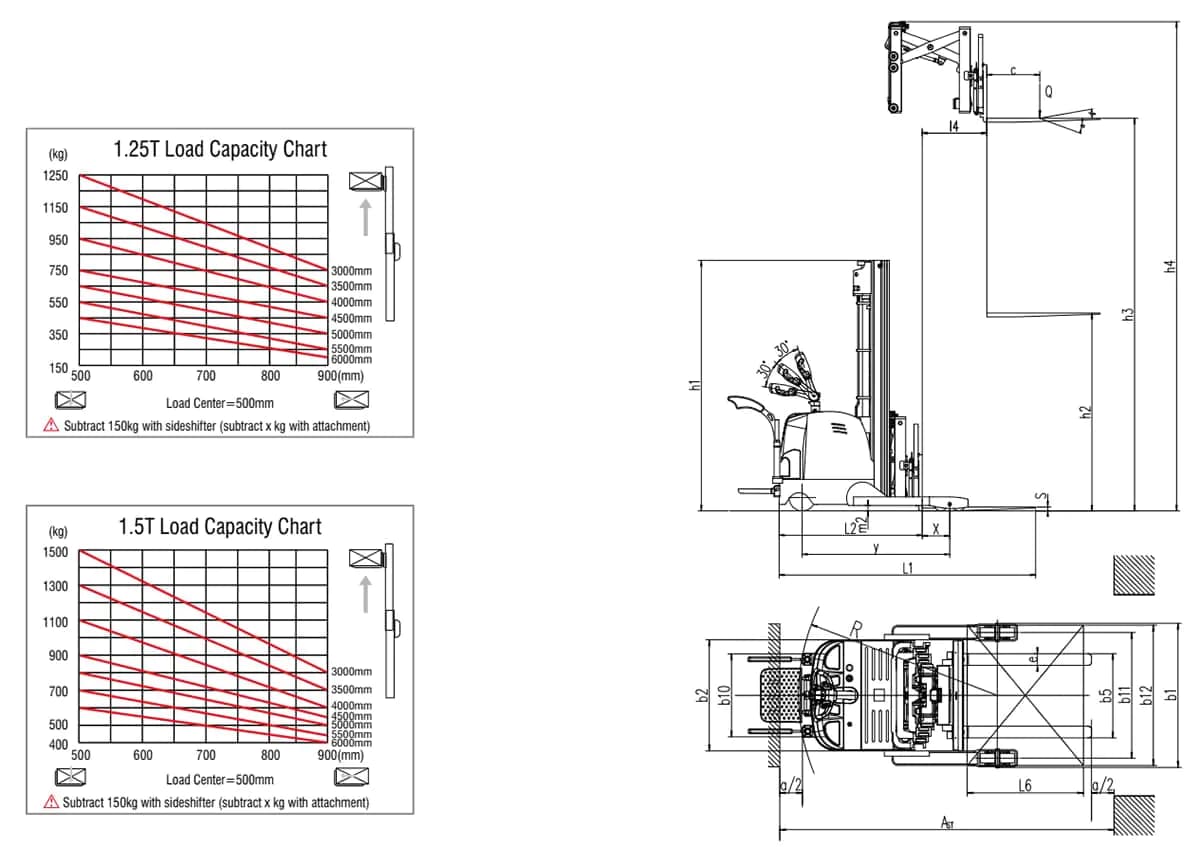

Технические характеристики
Грузоподъемность (кг) 1250/1500
Высота подъема (м) 5,5
Привод Электрический
Модель CQDH12A-I (одинарные ножницы) CQDH15A-I (одинарные ножницы)
Грузоподъемность / номинальная нагрузка Q (кг) 1250 1500
Расстояние до центра нагрузки c (мм) 500 500
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 365 (двойная мачта) / 353 (тройная мачта) 287 (двойная мачта) / 315 (тройная мачта)
Размер передних шин мм φ250x80 150x62 φ250x80 150x62
Размер задней шины мм φ150x82x2 φ125x82X4
Колеса, номер передних задних (x = ведущие колеса) 1x 2/2 1x 2/4
Вилы, наклон вперед / назад 2/5 2/5
Высота с опущенной мачтой h1 (мм) 1853/2103/2353/2603/2163/2323/2483 1869/2119/2369/2619/2179/2341/2499
Свободный лифт h2 (мм) ~ / ~ / ~ / ~ / 1575/1700/1825 ~ / ~ / ~ / ~ / 1575/1700/1825
Максимум. высота подъема h3 (мм) 2500/3000/3500/4000/4500/5000/5500 2500/3000/3500/4000/4500/5000/5500
Высота с выдвинутой мачтой h4 (мм) 3381/3881/4381/4881/5381/5881/6381 3381/3881/4381/4881/5381/5881/6381
Полная длина l1 (мм) 2327/2327/2327/2327/2340/2340/2340 2364/2364/2364/2364/2384/2384/2384
Длина до торца вил l2 (мм) 1257/1270 1289 (двойная мачта) / 1314 (тройная мачта)
Общая ширина b1 / b2 (мм) 1166–1266 / 950 1200-1300 / 950
Размеры вилки s / e / l (мм) 35/100/1070 35/100/1070
Достичь расстояния l4 (мм) 500 500
Ширина прохода с поддоном 1000х1200 в поперечнике Ast (мм) 2731 1 / 2740 2 2742 1 / 2767 2
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 2783 1 / 2794 2 2806 1 / 2830 2
Радиус поворота wa (мм) 1658 1613 1 / 1647 2
Скорость движения с грузом / без груза Км / ч 4,5 / 5 / 4,8 / 5 4,8 / 5
Скорость подъема с грузом / без груза РС 0,12 / 0,15 0,095 / 0,12
Скорость опускания с грузом / без груза РС 0,27 / 0,2 0,2 / 0,15
Напряжение АКБ, номинальная емкость k5 В / Ач 24/320 24/320 (460)
Вес батареи кг 285 285 (360)
Размеры батареи мм 812x270x535 812x270x575
Служебный вес (с аккумулятором) кг 1800/1850/1900/1900/1950/2000/2050 2250/2300/2350/2350/2500/2550/2600
* Опция: литиевая батарея 225 Ач (зарядное устройство 24 В / 100 А)
1 кг = 2,205 фунта 1 дюйм = 25,40 мм
● Длинная ручка делает его легким и гибким в управлении. ● Два подъемных цилиндра размещены на внешних сторонах мачты.
● Германия импортировала мачту из специальной стали.
● Вертикальное ведущее колесо, эффективность вождения, простота установки и обслуживания.
● Компактная конструкция и низкая гравитация.

ЛЕГКОЕ ОБСЛУЖИВАНИЕ

● Крышка аккумуляторного отсека с магнитом, проста в установке и обслуживании.
● Система управления переменного тока, низкий уровень шума, меньше обслуживания. Тип управления с несколькими клапанами CQDH12A-I / CQDH15A-I
