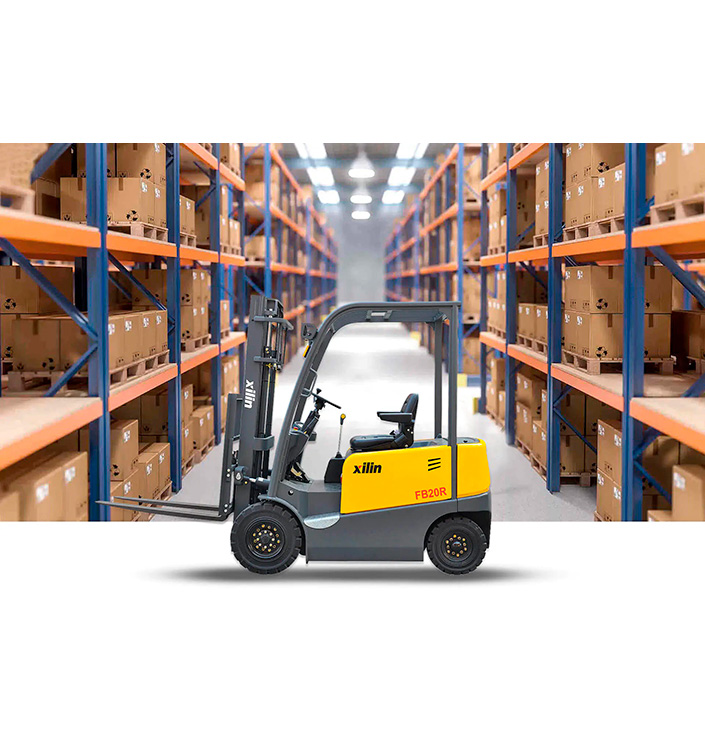

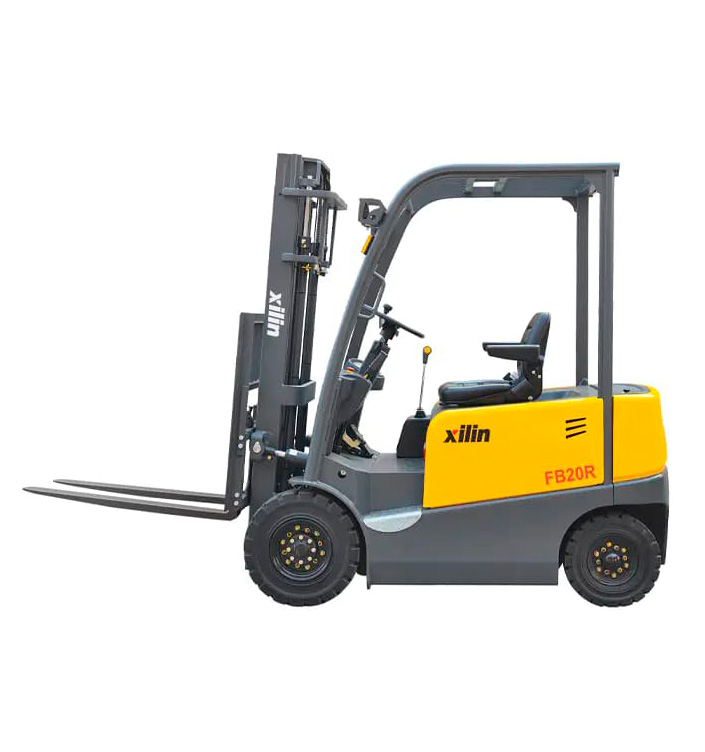

Электрический вилочный погрузчик FB16R / FB20R FB25R / FB30R / FB35R

Эта модель представляет собой готовое решение для работы, все необходимые
элементы включены в стандартную комплектацию
Видео презентация
Преимущества:
  1. Повышенная эффективность самого популярного ведущего моста типа H, оптимизированная компоновка конструкции и повышение эффективности.
  2. Приводной двигатель переменного тока с высокой мощностью и большим крутящим моментом, корпус большого диаметра для передачи большего крутящего момента, теплоизлучающая канавка, предназначенная для лучшего теплообмена в случае сверхдлительного использования.
  3. Многофункциональный дисплей с отображением времени, кода неисправности, состояния батареи, информации о работе погрузчика.
  4. Приводной двигатель переменного тока без щеток, не требующий обслуживания; низкий электрический ток, бесшумная езда.
  5. Низкий центр тяжести благодаря перемещенной аккумуляторной батарее, значительно повышающей устойчивость рулевого управления.
  6. Предпочтительный контур рулевого управления для обеспечения безопасности на каждом повороте при одновременном управлении и подъеме, а также для экономии энергии.
  7. Конструкция с двумя контроллерами, один контроллер движения, другой - рулевое управление и подъем.
  8. Металлический корпус для лучшей защиты.
  9. Полный светодиодный свет.
Электрический вилочный погрузчик FB16R / FB20R FB25R / FB30R / FB35R
Электрический вилочный погрузчик FB16R / FB20R FB25R / FB30R / FB35R
Электрический вилочный погрузчик FB16R / FB20R FB25R / FB30R / FB35R

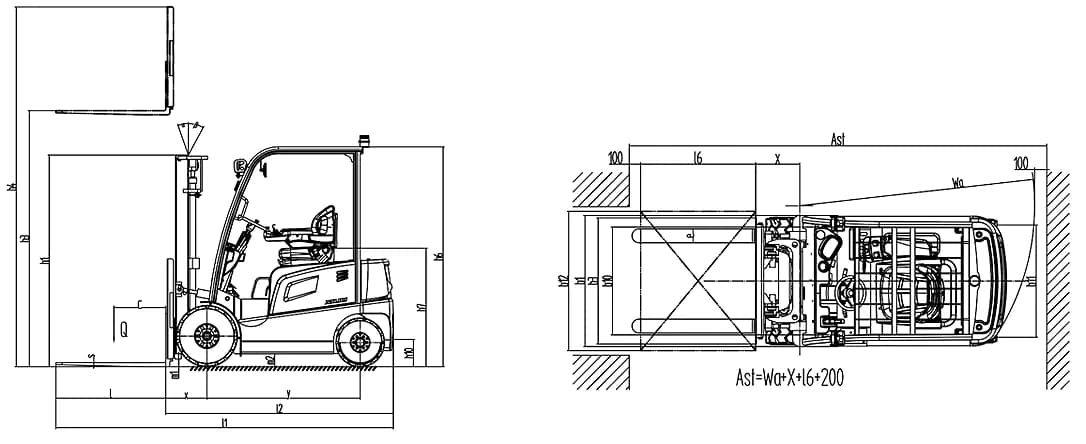

Технические характеристики
Грузоподъемность (кг) 1600
Высота подъема (м) 6
Привод Электрический
Модель FB16R (полуавтоматический тип) FB16R (тип полного переменного тока)
Власть электрический электрический
Тип операции сидящий сидящий
Емкость / номинальная нагрузка Q (кг) 1600 1600
Расстояние до центра нагрузки c (мм) 500 500
Высота подъема h3 (мм) 3000 ~ 6000 3000 ~ 6000
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 395 395
Колесная база Y (мм) 1360 1360
Служебный вес (с аккумулятором) кг 3100 3100
Нагрузка на мост, груженый передний / задний кг 4715/600 4815/685
Нагрузка на ось, порожняя передняя / задняя кг 1400/1700 1400/1700
Тип шины пневматический / цельный пневматический / цельный
Размер передних шин мм 6.50-10 6.50-10
Размер задней шины мм 5.00-8 5.00-8
Колеса, номер передних задних (x = ведущие колеса) 2x / 2 2x / 2
Протектор передний b10 (мм) 930 930
Протектор, задний b11 (мм) 920 920
Наклон мачты / вилочной каретки вперед / назад Град 5/10 5/10
Высота с опущенной мачтой h1 (мм) 2015-2610 2015-2610
Высота с выдвинутой мачтой h4 (мм) 4067-7067 4067-7067
Высота подслушиваемого ограждения (кабина) h6 (мм) 2100 2100
Высота сиденья / высота стойки h7 (мм) 1040 1040
Высота тягового болта h10 (мм) 260 260
Полная длина l1 (мм) 3000 3000
Длина до торца вил l2 (мм) 2080 2080
Общая ширина b1 (мм) 1130 1130
Размеры вилки s / e / l (мм) 35/120/920 35/120/920
Вилочная каретка DIN 15173, класс / тип A, B 2А 2А
Ширина каретки вилочного захвата b3 (мм) 1088 1088
Дорожный просвет с грузом под мачтой m1 (мм) 105 105
Дорожный просвет, центр колесной базы м2 (мм) 115 115
Ширина прохода для поддонов 1000х1200 в поперечнике Ast (мм) 3500 3500
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 3700 3700
Радиус поворота Wa (мм) 1980 1980
Скорость движения с грузом / без груза Км / ч 13 декабря 13 декабря
Скорость подъема с грузом / без груза мм / с 0,26 / 0,35 0,26 / 0,35
Скорость опускания с грузом / без груза мм / с 0,36 / 0,42 0,36 / 0,42
Максимум. преодолеваемый подъем, груженый / порожний % 15/20 15/20
Напряжение АКБ, номинальная емкость К5 В / Ач 48/420 (375 480) 48/420 (480)
Вес батареи Кг 650 650
Система управления движением AC AC
Модель FB20R-1 (полуавтоматический тип) FB20R-2 (тип полного переменного тока)
Власть электрический электрический
Тип операции сидящий сидящий
Емкость / номинальная нагрузка Q (кг) 2000 2000
Расстояние до центра нагрузки c (мм) 500 500
Высота подъема h3 (мм) 3000 ~ 6000 3000 ~ 6000
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 395 395
Колесная база Y (мм) 1480 1480
Служебный вес (с аккумулятором) кг 3315 3500
Нагрузка на мост, груженый передний / задний кг 4715/600 4815/685
Нагрузка на ось, порожняя передняя / задняя кг 1545/1770 1635/1865
Тип шины пневматический / цельный пневматический / цельный
Размер передних шин мм 6.50-10 6.50-10
Размер задней шины мм 5.00-8 5.00-8
Колеса, номер передних задних (x = ведущие колеса) 2x / 2 2x / 2
Протектор передний b10 (мм) 930 930
Протектор, задний b11 (мм) 920 920
Наклон мачты / вилочной каретки вперед / назад Град 5/10 5/10
Высота с опущенной мачтой h1 (мм) 2015-2610 2015-2610
Высота с выдвинутой мачтой h4 (мм) 4050-7050 4067-7067
Высота подслушиваемого ограждения (кабина) h6 (мм) 2100 2100
Высота сиденья / высота стойки h7 (мм) 1040 1040
Высота тягового болта h10 (мм) 260 260
Полная длина l1 (мм) 3270 3270
Длина до торца вил l2 (мм) 2200 2200
Общая ширина b1 (мм) 1130 1130
Размеры вилки s / e / l (мм) 40/120/1070 40/120/1070
Вилочная каретка DIN 15173, класс / тип A, B 2А 2А
Ширина каретки вилочного захвата b3 (мм) 1088 1088
Дорожный просвет с грузом под мачтой m1 (мм) 105 105
Дорожный просвет, центр колесной базы м2 (мм) 115 115
Ширина прохода для поддонов 1000х1200 в поперечнике Ast (мм) 3600 3600
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 3800 3800
Радиус поворота Wa (мм) 2080 2080
Скорость движения с грузом / без груза Км / ч 13 декабря 13 декабря
Скорость подъема с грузом / без груза мм / с 0,24 / 0,36 0,28 / 0,32
Скорость опускания с грузом / без груза мм / с 0,36 / 0,42 0,36 / 0,42
Максимум. преодолеваемый подъем, груженый / порожний % 15/20 15/20
Напряжение АКБ, номинальная емкость К5 В / Ач 48/450 (500,560,630) 48/500 (560,630)
Вес батареи Кг 680 760
Система управления движением AC AC
Модель FB25R-1 (полуавтоматический тип) FB25R-2 (тип полного переменного тока)
Власть электрический электрический
Тип операции сидящий сидящий
Емкость / номинальная нагрузка Q (кг) 2500 2500
Расстояние до центра нагрузки c (мм) 500 500
Высота подъема h3 (мм) 3000 ~ 6000 3000 ~ 6000
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 445 445
Колесная база Y (мм) 1480 1480
Служебный вес (с аккумулятором) кг 4050 4150
Нагрузка на мост, груженый передний / задний кг 5807/743 5857/793
Нагрузка на ось, порожняя передняя / задняя кг 1829/2221 1859/2246
Тип шины пневматический / цельный пневматический / цельный
Размер передних шин мм 23X9-10 23X9-10
Размер задней шины мм 18X7-8 18X7-8
Колеса, номер передних задних (x = ведущие колеса) 2x / 2 2x / 2
Протектор передний b10 (мм) 970 970
Протектор, задний b11 (мм) 970 970
Наклон мачты / вилочной каретки вперед / назад Град 5/10 5/10
Высота с опущенной мачтой h1 (мм) 2050–2710 2050–2710
Высота с выдвинутой мачтой h4 (мм) 4067-7067 4050-7050
Высота подслушиваемого ограждения (кабина) h6 (мм) 2100 2100
Высота сиденья / высота стойки h7 (мм) 1040 1040
Высота тягового болта h10 (мм) 260 260
Полная длина l1 (мм) 3310 3310
Длина до торца вил l2 (мм) 2240 2240
Общая ширина b1 (мм) 1200 1200
Размеры вилки s / e / l (мм) 40/120/1070 40/120/1070
Вилочная каретка DIN 15173, класс / тип A, B 2А 2А
Ширина каретки вилочного захвата b3 (мм) 1160 1160
Дорожный просвет с грузом под мачтой m1 (мм) 110 110
Дорожный просвет, центр колесной базы м2 (мм) 110 110
Ширина прохода для поддонов 1000х1200 в поперечнике Ast (мм) 3700 3700
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 3900 3900
Радиус поворота Wa (мм) 2180 2180
Скорость движения с грузом / без груза Км / ч 13 декабря 13 декабря
Скорость подъема с грузом / без груза мм / с 0,24 / 0,36 0,26 / 0,3
Скорость опускания с грузом / без груза мм / с 0,36 / 0,42 0,36 / 0,42
Максимум. преодолеваемый подъем, груженый / порожний % 13/14 13/14
Напряжение АКБ, номинальная емкость К5 В / Ач 48/500 (560,630) 48/560 (630)
Вес батареи Кг 760/880/1055 880/1055
Система управления движением AC AC
Модель FB30R (полуавтоматический тип) FB35R (тип полного переменного тока)
Власть электрический электрический
Тип операции сидящий сидящий
Емкость / номинальная нагрузка Q (кг) 3000 3500
Расстояние до центра нагрузки c (мм) 500 500
Высота подъема h3 (мм) 3000 3000
Расстояние под нагрузкой, от центра ведущего моста до вилки x (мм) 460 460
Колесная база Y (мм) 1640 1640
Служебный вес (с аккумулятором) кг 4800 5200
Нагрузка на мост, груженый передний / задний кг 5807/743 5857/793
Нагрузка на ось, порожняя передняя / задняя кг 2314/2486 2300/2900
Тип шины пневматический / цельный пневматический / цельный
Размер передних шин мм 23X9-10 23X10-12
Размер задней шины мм 18X7-8 200 / 50-10
Колеса, номер передних задних (x = ведущие колеса) 2x / 2 2x / 2
Протектор передний b10 (мм) 1040 1040
Протектор, задний b11 (мм) 950 950
Наклон мачты / вилочной каретки вперед / назад Град 5/10 5/10
Высота с опущенной мачтой h1 (мм) 2100 2100
Высота с выдвинутой мачтой h4 (мм) 4100 4100
Высота подслушиваемого ограждения (кабина) h6 (мм) 2160 2160
Высота сиденья / высота стойки h7 (мм) 1070 1070
Высота тягового болта h10 (мм) 260 260
Полная длина l1 (мм) 3550 3550
Длина до торца вил l2 (мм) 2470 2540
Общая ширина b1 (мм) 1265 1302
Размеры вилки s / e / l (мм) 45/125/1070 50/125/1070
Вилочная каретка DIN 15173, класс / тип A, B 3А 3А
Ширина каретки вилочного захвата b3 (мм) 1150 1150
Дорожный просвет с грузом под мачтой m1 (мм) 115 115
Дорожный просвет, центр колесной базы м2 (мм) 120 120
Ширина прохода для поддонов 1000х1200 в поперечнике Ast (мм) 3900 3960
Ширина прохода для поддонов 800х1200 по длине Ast (мм) 4100 4160
Радиус поворота Wa (мм) 2225 2285
Скорость движения с грузом / без груза Км / ч 13 декабря 13 декабря
Скорость подъема с грузом / без груза мм / с 0,25 / 0,4 0,21 / 0,4
Скорость опускания с грузом / без груза мм / с 0,36 / 0,42 0,36 / 0,42
Максимум. преодолеваемый подъем, груженый / порожний % 13/14 13/14
Напряжение АКБ, номинальная емкость К5 В / Ач 80/400 (450,500) 80/400 (450,500)
Вес батареи Кг 1100/1245/1383 1100/1245/1383
Система управления движением AC AC
* Опция: литиевая батарея FB20R 350 Ач (зарядное устройство 48 В / 100 А)
FB25R Литиевый аккумулятор 450 Ач (Зарядное устройство 48 В / 200 А)
Примечание: данные основаны на высоте подъема 3000 мм; Доступна высота подъема от 3000 мм до 6000 мм;
Выбор электрического контроллера (1) стандарт: Enpower (2) Опция: Curtis, Inmotion, ZAPI.

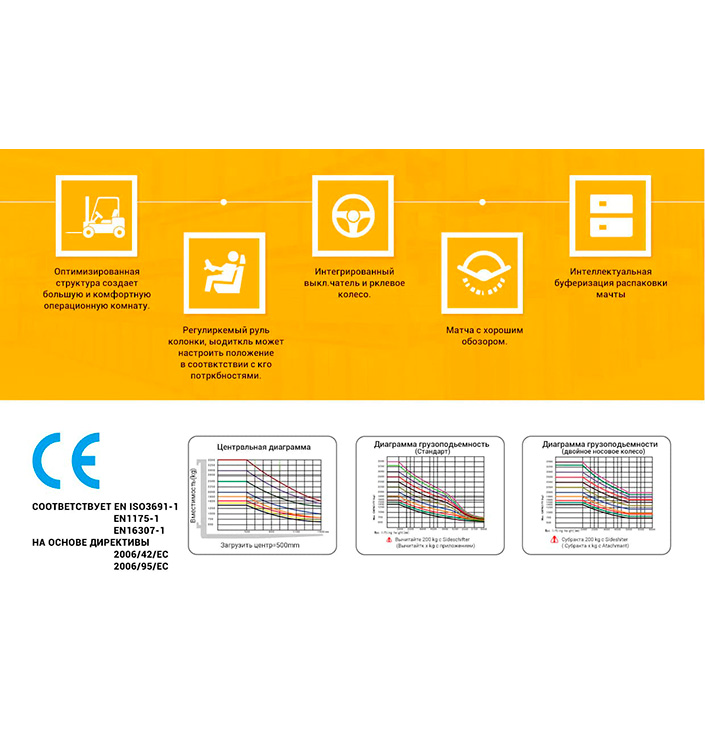

ЭРГОНОМИКА:

● Оптимизированная структура создает большую и удобную операционную.
● Регулируемая рулевая колонка, водитель может регулировать положение по своему усмотрению.
● Встроенный переключатель света и рулевое колесо.
● Четкая мачта с широким обзором и хорошим обзором.
● Интеллектуальная буферизация опускания мачты.

СЕРВИСНЫЕ ВОЗМОЖНОСТИ：

● Простой в обслуживании контроллер и потенциометр рулевого управления.
● Бесщеточный подъемно-приводной двигатель, снижение стоимости владения; внешний кодировщик, легко заменяемый и обслуживаемый.
● Система защиты от чрезмерной разрядки: пока батарея разряжается менее чем на 20%, загорается лампа для подогрева прибора.
● Бачок тормозного масла, установленный на приборной панели, удобен для проверки и добавления тормозного масла.

ПО ЖЕЛАНИЮ:

● Боковой аккумуляторный ящик
● Электромагнитный клапан
● Амортизирующее кресло с функцией отключения питания.
● Двойные передние колеса
● Регулируемая система скорости подъемного двигателя.
● Применение в холодных хранилищах.
● Литиевая батарея Электрический вилочный погрузчик FB16R / FB20R FB25R / FB30R / FB35R
