| Модель |
|
CQDH15C (одиночные ножницы) |
| Тип вождения |
|
аккумулятор |
аккумулятор |
| Грузоподъемность / номинальная нагрузка |
Q (кг) |
1500 |
1500 |
| Расстояние до центра нагрузки |
c (мм) |
500 |
500 |
| Расстояние под нагрузкой, центр вилки ведущего моста |
x (мм) |
334 |
309 |
| Размер передних шин |
мм |
280x100 160x60 |
280x100 160x60 |
| Размер задней шины |
мм |
125x82 (4) |
125x82 (4) |
| Колеса, номер передних задних (x = ведущие колеса) |
|
1 2 |
1 2 |
| Наклон мачты / вилочной каретки вперед / назад) |
Град |
2/5 |
2/5 |
| Высота с опущенной мачтой |
час1 (мм) |
2125 |
2375 |
2625 |
2185 |
2345 |
2505 |
2675 |
| Свободный лифт |
час2 (мм) |
~ |
~ |
~ |
1575 |
1700 |
1825 |
2000 |
| Максимум. высота подъема |
час3 (мм) |
3000 |
3500 |
4000 |
4500 |
5000 |
5500 |
6000 |
| Высота с выдвинутой мачтой |
час4 (мм) |
3881 |
4381 |
4881 |
5381 |
5881 |
6381 |
6881 |
| Высота потолочного ограждения |
час6 (мм) |
2246 |
2246 |
| Общая ширина |
б1 / б2 (мм) |
1310/1040 |
1310–1400 / 1040 |
| Полная длина |
л1 (мм) |
2409 |
2435 |
| Длина до торца вил |
л2 (мм) |
1339 |
1365 |
| Размер вилки |
s / e / л (мм) |
35/100/1070 |
35/100/1070 |
| Достичь расстояния |
л4 (мм) |
500 |
500 |
| Высота вил в опущенном состоянии |
час8 (мм) |
35 |
35 |

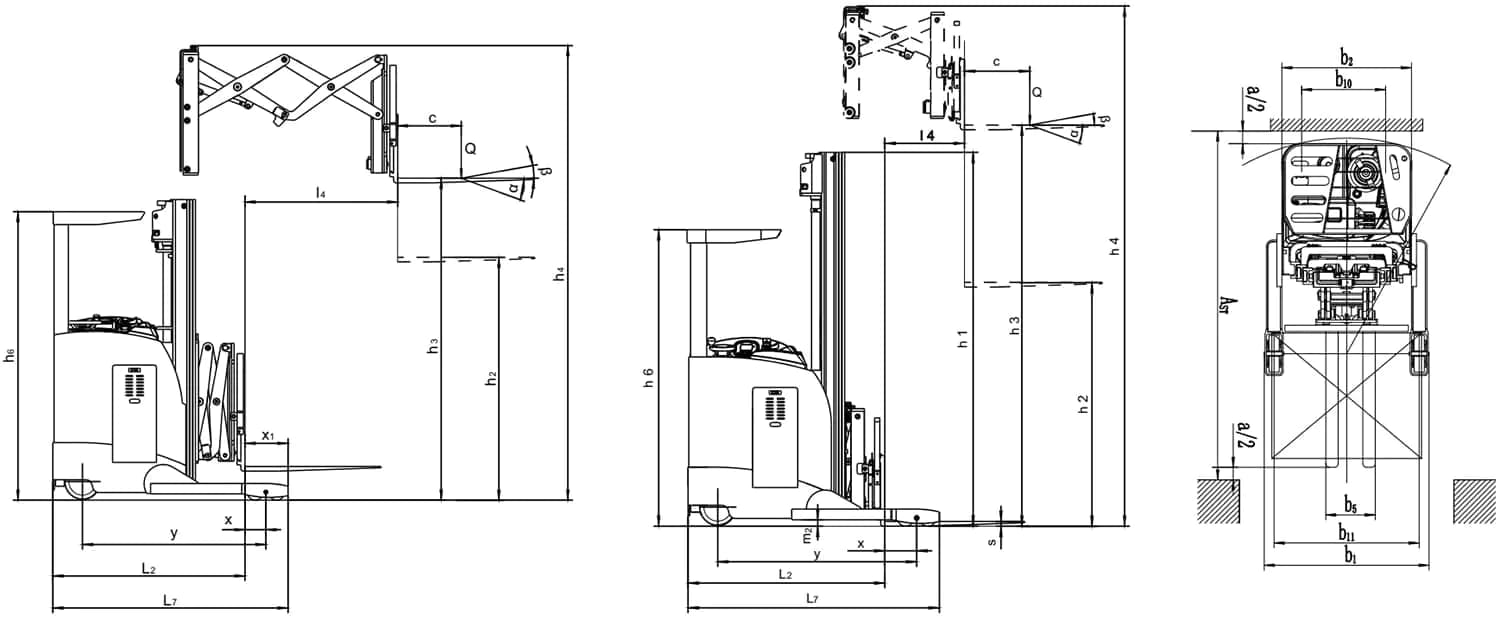

| Расстояние «X» (см. Диаграмму выше) |
мм |
450 |
450 |
| Общая длина (без вилки) |
мм |
1868 |
1868 |
| Дорожный просвет, центр колесной базы |
м2 (мм) |
65 |
65 |
| Ширина прохода для поддонов 1000х1200 в поперечнике |
Аул (мм) |
2814 |
2839 |
| Ширина прохода для поддонов 800х1200 по длине |
Аул (мм) |
2871 |
2902 |
| Радиус поворота |
Wа (мм) |
1718 |
1718 |
| Скорость движения с грузом / без груза |
Км / ч |
6,5 / 7 |
6,5 / 7 |
| Скорость подъема с грузом / без груза |
РС |
0,135 / 0,161 |
0,135 / 0,161 |
| Скорость опускания с грузом / без груза |
РС |
0,15 / 0,122 |
0,15 / 0,122 |
| Напряжение АКБ, номинальная емкость К5 |
В / Ач |
24/420 (560) |
24/420 (560) |
| Вес батареи |
кг |
340/425 |
340/425 |
| Размер батареи д / ш / ч |
мм |
780x335x500 (620) |
780x335x500 (620) |
| Служебный вес (с аккумулятором) |
кг |
2450 |
2500 |
2560 |
2700 |
2800 |
2900 |
3000 |
| Модель |
|
CQDH15C (одиночные ножницы) |
| Тип вождения |
|
аккумулятор |
аккумулятор |
| Грузоподъемность / номинальная нагрузка |
Q (кг) |
1500 |
1500 |
| Расстояние до центра нагрузки |
c (мм) |
500 |
500 |
| Расстояние под нагрузкой, центр вилки ведущего моста |
x (мм) |
246 |
246 |
| Размер передних шин |
мм |
280x100 160x60x2 |
280x100 160x60x2 |
| Размер задней шины |
мм |
125x82x4 |
125x82x4 |
| Колеса, номер передних задних (x = ведущие колеса) |
|
1x 2/4 |
1x 2/4 |
| Наклон мачты / вилочной каретки вперед / назад) |
Град |
2/5 |
2/5 |
| Высота с опущенной мачтой |
час1 (мм) |
2125 |
2375 |
2625 |
2185 |
2345 |
2505 |
2675 |
2840 |
| Свободный лифт |
час2 (мм) |
~ |
~ |
~ |
1776 |
1776 |
2010 |
2080 |
2240 |
| Максимум. высота подъема |
час3 (мм) |
3000 |
3500 |
4000 |
4500 |
5000 |
5500 |
6000 |
6500 |
| Высота с выдвинутой мачтой |
час4 (мм) |
3900 |
4400 |
4900 |
5400 |
5900 |
6400 |
6900 |
7400 |
| Высота потолочного ограждения |
час6 (мм) |
2246 |
2246 |
| Общая ширина |
b1 / b2 (мм) |
1295/1040 |
1295/1040 |
| Полная длина |
л1 (мм) |
2615 |
2616 |
| Длина до торца вил |
л2 (мм) |
1518 |
1518 |
| Размер вилки |
s / e / l (мм) |
35/100/1070 |
35/100/1070 |
| Достичь расстояния |
l4 (мм) |
500 |
500 |
| Высота вил в опущенном состоянии |
час8 (мм) |
35 |
35 |
| Расстояние «X» (см. Диаграмму выше) |
мм |
450 |
450 |
| Общая длина (без вилки) |
мм |
1868 |
1868 |
| Дорожный просвет, центр колесной базы |
м2 (мм) |
49 |
49 |
| Ширина прохода для поддонов 1000х1200 в поперечнике |
Аул (мм) |
2956 |
2956 |
| Ширина прохода для поддонов 800х1200 по длине |
Аул (мм) |
3027 |
3027 |
| Радиус поворота |
Wа (мм) |
1791 |
1791 |
| Скорость движения с грузом / без груза |
Км / ч |
6,5 / 7 |
6,5 / 7 |
| Скорость подъема с грузом / без груза |
РС |
0,27 / 0,43 |
0,27 / 0,43 |
| Скорость опускания с грузом / без груза |
РС |
0,45 / 0,364 |
0,45 / 0,364 |
| Напряжение АКБ, номинальная емкость К5 |
В / Ач |
36/700 |
36/700 |
| Вес батареи |
кг |
810 |
810 |
| Размер батареи д / ш / ч |
мм |
978x395x765 |
978x395x765 |
| Служебный вес (с аккумулятором) |
кг |
3130 |
3180 |
3230 |
3370 |
3470 |
3570 |
3670 |
3770 |
| Модель |
|
CQDH15C (двойные ножницы) |
| Тип вождения |
|
аккумулятор |
аккумулятор |
| Грузоподъемность / номинальная нагрузка |
Q (кг) |
1000 |
1000 |
| Расстояние до центра нагрузки |
c (мм) |
500 |
500 |
| Расстояние под нагрузкой, центр вилки ведущего моста |
x (мм) |
159 |
135 |
| Размер передних шин |
мм |
280x100 160x60 |
280x100 160x60 |
| Размер задней шины |
мм |
125x82 (4) |
125x82 (4) |
| Колеса, номер передних задних (x = ведущие колеса) |
|
1 2 |
1 2 |
| Наклон мачты / вилочной каретки вперед / назад) |
Град |
2/5 |
2/5 |
| Высота с опущенной мачтой |
h1 (мм) |
2125 |
2375 |
2625 |
2185 |
2345 |
2505 |
2675 |
| Свободный лифт |
h2 (мм) |
~ |
~ |
~ |
1575 |
1700 |
1825 |
2000 |
| Максимум. высота подъема |
h3 (мм) |
3000 |
3500 |
4000 |
4500 |
5000 |
5500 |
6000 |
| Высота с выдвинутой мачтой |
h4 (мм) |
4035 |
4535 |
5035 |
5535 |
6035 |
6535 |
7035 |
| Высота потолочного ограждения |
h6 (мм) |
2246 |
2246 |
| Общая ширина |
b1 / b2 (мм) |
1308/1040 |
1308/1040 |
1370/1040 |
| Полная длина |
l1 (мм) |
2585 |
2609 |
| Длина до торца вил |
l2 (мм) |
1515 |
1539 |
| Размер вилки |
s / e / l (мм) |
35/100/1070 |
35/100/1070 |
| Достичь расстояния |
l4 (мм) |
1200 |
1200 |
| Высота вил в опущенном состоянии |
h8 (мм) |
35 |
35 |
| Расстояние «X» (см. Диаграмму выше) |
мм |
350 |
350 |
| Общая длина (без вилки) |
мм |
1868 |
1868 |
| Дорожный просвет, центр колесной базы |
м2 (мм) |
65 |
65 |
| Ширина прохода для поддонов 1000х1200 в поперечнике |
Ast (мм) |
2951 |
2971 |
| Ширина прохода для поддонов 800х1200 по длине |
Ast (мм) |
3034 |
3056 |
| Радиус поворота |
Wa (мм) |
1718 |
1718 |
| Скорость движения с грузом / без груза |
Км / ч |
6,5 / 7 |
6,5 / 7 |
| Скорость подъема с грузом / без груза |
РС |
0,135 / 0,16 |
0,135 / 0,16 |
| Скорость опускания с грузом / без груза |
РС |
0,15 / 0,12 |
0,15 / 0,12 |
| Напряжение АКБ, номинальная емкость К5 |
В / Ач |
24/420 (560) |
24/420 (560) |
| Вес батареи |
кг |
340/425 |
340/425 |
| Размер батареи д / ш / ч |
мм |
780x335x500 (620) |
780x335x500 (620) |
| Служебный вес (с аккумулятором) |
кг |
2480 |
2530 |
2590 |
2730 |
2830 |
2930 |
3030 |
| 1. нормальная скорость подъема |
| 2. нормальная скорость опускания |
| 3. высокая скорость подъема (в 3 раза выше, чем у нормального типа) |
| 4. высокая скорость опускания (в 3 раза выше, чем у обычного типа) |
| Модель |
|
CQDH18C (одиночные ножницы) |
| Тип вождения |
|
аккумулятор |
аккумулятор |
| Грузоподъемность / номинальная нагрузка |
Q (кг) |
1800 |
1800 |
| Расстояние до центра нагрузки |
c (мм) |
600 |
600 |
| Расстояние под нагрузкой, центр вилки ведущего моста |
x (мм) |
246 |
246 |
| Размер передних шин |
мм |
280x100 160x60x2 |
280x100 160x60x2 |
| Размер задней шины |
мм |
125x82 (4) |
125x82 (4) |
| Колеса, номер передних задних (x = ведущие колеса) |
|
1x 2/4 |
1x 2/4 |
| Титан мачты / вилочная каретка вперед / назад) |
Град |
2/5 |
2/5 |
| Высота с опущенной мачтой |
h 1 (мм) |
2125 |
2375 |
2625 |
2185 |
2345 |
2505 |
2675 |
2835 |
| Свободный лифт |
h 2 (мм) |
~ |
~ |
~ |
1575 |
1700 |
1825 |
2000 |
2135 |
| Максимум. высота подъема |
h 3 (мм) |
3000 |
3500 |
4000 |
4500 |
5000 |
5500 |
6000 |
6500 |
| Высота с выдвинутой мачтой |
h 4 (мм) |
3900 |
4400 |
4900 |
5400 |
5900 |
6400 |
6900 |
7381 |
| Высота потолочного ограждения |
h 6 (мм) |
2246 |
2246 |
| Общая ширина |
b 1 / b 2 (мм) |
1298/1040 |
1298/1040 |
| Полная длина |
l 1 (мм) |
2716 |
2716 |
| Длина до торца вил |
l 2 (мм) |
1618 |
1618 |
| Размер вилки |
s / e / l (мм) |
40/100/1070 |
40/100/1070 |
| Достичь расстояния |
l 4 (мм) |
500 |
500 |
| Высота вил в опущенном состоянии |
h 8 (мм) |
40 |
40 |
| Расстояние «x» (см. Диаграмму выше) |
мм |
450 |
450 |
| Общая длина (без вилки) |
мм |
2023 |
2023 |
| Дорожный просвет, центр колесной базы |
м 2 (мм) |
49 |
49 |
| Ширина прохода для поддонов 1000х1200 в поперечнике |
A st (мм) |
3013 |
3013 |
| Ширина прохода для поддонов 800х1200 по длине |
A st (мм) |
3085 |
3085 |
| Радиус поворота |
ш a (мм) |
1848 |
1848 |
| Скорость движения с грузом / без груза |
Км / ч |
6,5 / 7 |
6,5 / 7 |
| Скорость подъема с грузом / без груза |
РС |
0,2 / 0,3 |
0,2 / 0,3 |
| Скорость опускания с грузом / без груза |
РС |
0,32 / 0,312 |
0,32 / 0,312 |
| Напряжение аккумулятора, номинальная емкость K 5 |
В / Ач |
36/700 |
36/700 |
| Вес батареи |
Кг |
810 |
810 |
| Размер батареи д / ш / ч |
мм |
978x395x765 |
978x395x765 |
| Служебный вес (с аккумулятором) |
Кг |
3310 |
3360 |
3410 |
3550 |
3650 |
3750 |
3850 |
3950 |
| Модель |
|
CQDH18C (двойные ножницы) |
| Тип вождения |
|
аккумулятор |
аккумулятор |
| Грузоподъемность / номинальная нагрузка |
Q (кг) |
1000 |
1000 |
| Расстояние до центра нагрузки |
c (мм) |
600 |
600 |
| Расстояние под нагрузкой, центр вилки ведущего моста |
x (мм) |
123 |
99 |
| Размер передних шин |
мм |
280x100 160x60x2 |
280x100 160x60x2 |
| Размер задней шины |
мм |
125x82 (4) |
125x82 (4) |
| колеса, номер передних задних (x = ведущие колеса) |
|
1x 2/4 |
1x 2/4 |
| Наклон каска мачтовых вил вперед / назад) |
Град |
2/5 |
2/5 |
| Высота с опущенной мачтой |
h 1 (мм) |
2125 |
2375 |
2625 |
2185 |
2345 |
2505 |
2675 |
2840 |
| Свободный лифт |
h 2 (мм) |
~ |
~ |
~ |
1575 |
1700 |
1825 |
2000 |
2125 |
| Максимум. высота подъема |
h 3 (мм) |
3000 |
3500 |
40000 |
4500 |
5000 |
5500 |
6000 |
6500 |
| Высота с выдвинутой мачтой |
h 4 (мм) |
4035 |
4535 |
5035 |
5535 |
6035 |
6535 |
7035 |
7535 |
| Высота потолочного ограждения |
h 6 (мм) |
2246 |
2246 |
| Общая ширина |
b 1 / b 2 (мм) |
1298/1040 |
1298/1040 |
| Полная длина |
l 1 (мм) |
2585 |
2609 |
| Длина до торца вил |
l 2 (мм) |
1726 |
1750 |
| Размер вилки |
s / e / l (мм) |
40/100/1070 |
40/100/1070 |
| Достичь расстояния |
l 4 (мм) |
1200 |
1200 |
| Высота вил в опущенном состоянии |
h 8 (мм) |
40 |
40 |
| Расстояние «x» (см. Диаграмму выше) |
мм |
450 |
450 |
| Общая длина (без вилки) |
мм |
2023 |
2023 |
| Дорожный просвет, центр колесной базы |
м 2 (мм) |
49 |
49 |
| Ширина прохода для поддонов 1000х1200 в поперечнике |
A st (мм) |
3110 |
3131 |
| Ширина прохода для поддонов 800х1200 по длине |
A st (мм) |
3197 |
3220 |
| Радиус поворота |
ш a (мм) |
1848 |
1848 |
| Скорость движения с грузом / без груза |
Км / ч |
6,5 / 7 |
6,5 / 7 |
| Скорость подъема с грузом / без груза |
РС |
0,2 / 0,3 |
0,2 / 0,2 |
| Скорость опускания с грузом / без груза |
РС |
0,32 / 0,312 |
0,32 / 0,312 |
| Напряжение аккумулятора, номинальная емкость K 5 |
В / Ач |
36/700 |
36/700 |
| Вес батареи |
Кг |
810 |
810 |
| Размер батареи д / ш / ч |
мм |
978x395x765 |
978x395x765 |
| Служебный вес (с аккумулятором) |
Кг |
3410 |
3460 |
3560 |
3700 |
3800 |
3900 |
4000 |
4100 |
Видео презентация
