| Модель |
|
0PTS15 |
| Грузоподъемность / номинальная нагрузка |
Q (кг) |
1500 |
| Расстояние до центра нагрузки |
c (мм) |
600 |
| Расстояние под нагрузкой, от центра ведущего моста до вилки |
x (мм) |
500 ± 10 |
| Колесная база |
y (мм) |
1928 ± 20 |
| Расстояние от центра ведущего колеса до заднего |
z (мм) |
280 |
| Служебный вес (с аккумулятором) |
кг |
8805 |
| Нагрузка на ось, груженый передний / задний |
кг |
8090/2215 |
| Нагрузка на ось, порожняя передняя / задняя |
кг |
5280/3495 |
| Размер шин перед |
ПУ |
380 * 192 |
| Размер резины-задний |
ПУ |
400 * 160 |
| Колеса, количество передних / задних колес (x = ведомое колесо) |
|
2 / 1x |
| Ширина гусеницы, передняя |
б 10 (мм) |
1362 ± 10 |
| Пониженная высота мачты (мачта дуплексная) |
час 1 (мм) |
5498 ± 20 |
| Высота подъема |
час 3 (мм) |
8280 |
| Общая высота (выдвинутая мачта) |
час 4 (мм) |
10450 ± 20 |
| Высота защитного ограждения |
час 6 (мм) |
2064 ± 20 |
| Высота платформы стоя |
час 7 (мм) |
440 ± 10 |
| Вспомогательная высота подъема |
час 9 (мм) |
1740 |
| Высота платформы стоя после подъема |
час 12 (мм) |
8700 ± 20 |
| Общая длина (без нагрузки) |
л 1 (мм) |
3805 ± 20 |
| Длина до торца вил |
л 2 (мм) |
3510 ± 20 |
| Общая ширина |
б 1 / б 2 (мм) |
1210/1555 |
| Размеры вилки |
s / e / л (мм) |
40 * 120 * 950 |
| Вилочная каретка ISO2328, класс / тип А, B |
|
2 / В |
| Ширина каретки вил |
б 3 (мм) |
908 |
| Ширина по вилкам |
б 5 (мм) |
807 |
| Ширина по направляющим роликам |
б 6 (мм) |
1630 |
| Вылет, боковой |
б 7 (мм) |
1320 ± 20 |
| Боковое расстояние до центральной линии |
б 8 (мм) |
480 |
| Дорожный просвет с грузом ， под мачтой |
м 1 (мм) |
80 |
| Дорожный просвет, центр колесной базы |
м 2 (мм) |
80 |

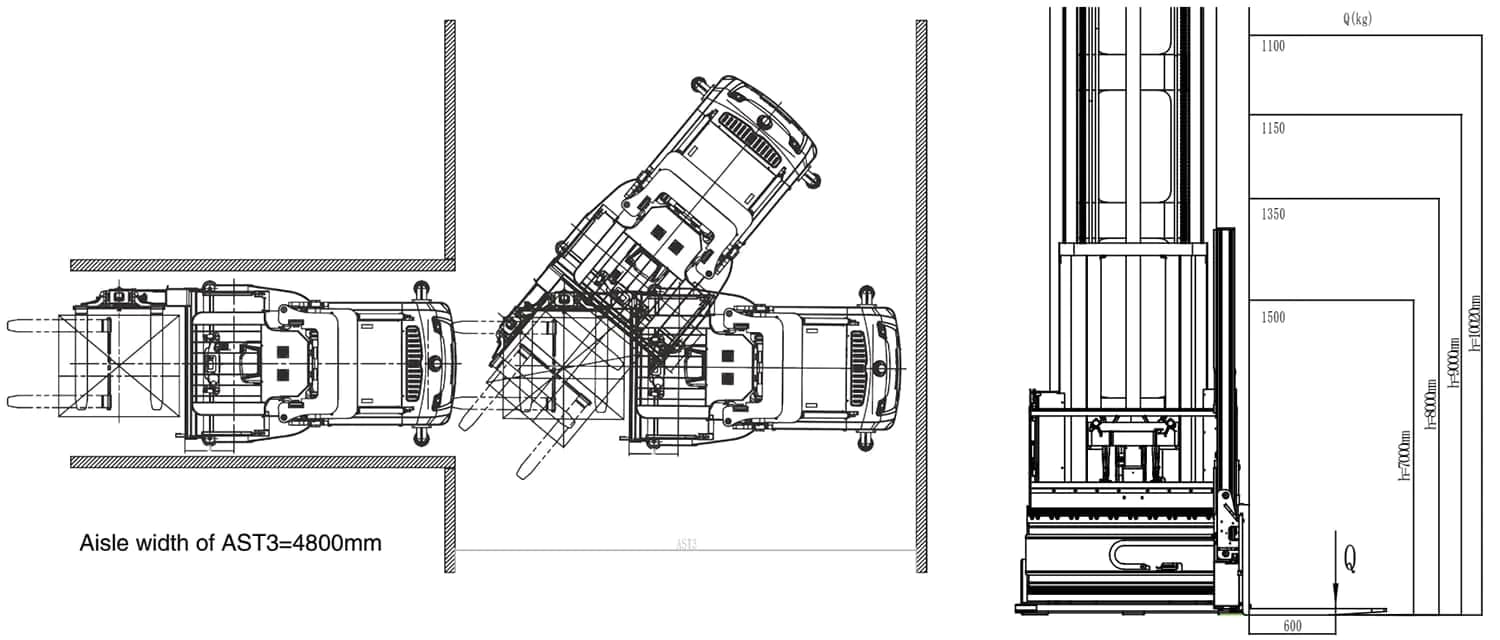

| Ширина прохода поддона 800x1200 |
А ул (мм) |
1650 |
| Ширина прохода поддона 1000x1200 |
A ул (мм) |
1650 |
| Радиус поворота |
ш а (мм) |
2280 ± 20 |
| Расстояние от передней оси до поворота вилки |
л 8 (мм) |
1150 |
| Общая высота подъема |
час 3 час9 (мм) |
10020 |
| Максимум. высота комплектации |
h 12 1600 (мм) |
10300 ± 20 |
| Расстояние между центром вращения вил и передним свесом |
л 8 -x (мм) |
650 |
| Ширина поддона |
б 12 (мм) |
1200 |
| Длина поддона |
l6 (мм) |
1000 |
| Ширина сетки на входе в кабину |
мм |
420 |
| Высота салона кабины |
мм |
2110 ± 20 |
| Габаритная ширина кабины |
б 9 (мм) |
1430 ± 10 |
| Ширина поворотной тележки |
b 14 ( мм) |
1400 |
| Ширина консоли |
l 10 (мм) |
175 |
| Расстояние от оси вращения вил до вилочной каретки |
r (мм) |
150 |
| Скорость движения с грузом / без груза |
км / ч |
8,5 / 8,5 |
| Скорость подъема с грузом / без груза |
мм / с |
180/200 |
| Скорость опускания с грузом / без груза |
мм / с |
260/240 |
| Разгонная скорость с грузом / без груза |
мм / с |
190/200 |
| Рабочий тормоз |
|
Регенеративный |
| Стояночный тормоз |
|
Электромагнитная сила пружины |
| Напряжение аккумулятора, номинальная емкость K 5 |
В / Ач |
80/560 |
| Вес батареи |
кг |
1480 (1450-1510) |
| Уровень шума возле уха водителя согласно EN12053 |
Дб (А) |
68 |
| 1 кг = 2,205 фунта 1 дюйм = 25,40 мм |
